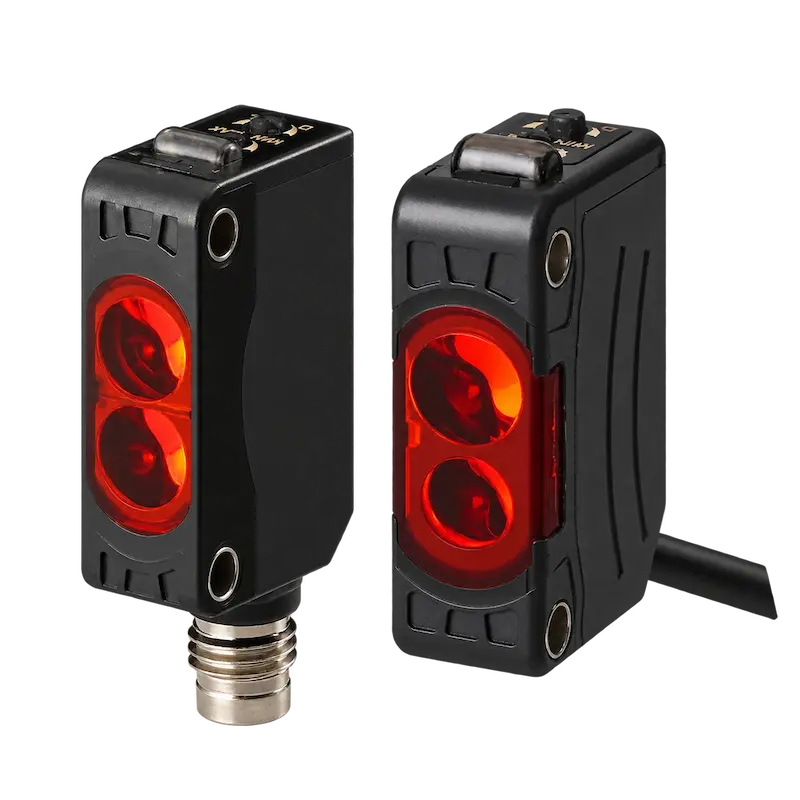

سنسور نوری آتونیکس BJ3M-PDT

سنسور نوری آتونیکس BJ3M-PDT یکی از سنسورهای فتوالکتریک کامپکت سری BJ برند Autonics است که با روش Retroreflective و فیلتر پلاریزه داخلی کار می‌کند. این سنسور دارای فاصله تشخیص 3 متر با رفلکتور MS-2A، خروجی NPN Open Collector و ولتاژ تغذیه 12 تا 24 ولت DC است.

استفاده از LED قرمز، زمان پاسخ سریع حداکثر 1 میلی‌ثانیه و قابلیت تنظیم حساسیت، BJ3M-PDT را برای تشخیص اجسام در خطوط تولید، ماشین‌آلات و سیستم‌های اتوماسیون صنعتی مناسب می‌کند.

بررسی سنسور نوری Autonics BJ3M-PDT

مدل BJ3M-PDT برخلاف مدل‌های Diffuse Reflective سری BJ، برای عملکرد به یک رفلکتور نیاز دارد. سنسور نور را به سمت رفلکتور ارسال کرده و بازتاب آن را دریافت می‌کند. زمانی که جسم مسیر نور بین سنسور و رفلکتور را قطع کند، وضعیت خروجی تغییر می‌کند.

این ساختار برای تشخیص اجسام در فاصله‌های بیشتر مناسب است و فاصله تشخیص نامی این مدل با رفلکتور MS-2A برابر 3 متر است.

سنسور Retroreflective با فیلتر پلاریزه

BJ3M-PDT از نوع Polarized Retroreflective است و فیلتر پلاریزه داخلی دارد.

استفاده از این ساختار به سنسور کمک می‌کند بازتاب ایجادشده توسط رفلکتور را از برخی بازتاب‌های ناخواسته سطوح تشخیص دهد. این ویژگی به‌خصوص در کاربردهایی که جسم دارای سطح براق است اهمیت پیدا می‌کند.

فاصله تشخیص BJ3M-PDT

فاصله تشخیص استاندارد BJ3M-PDT برابر 3 متر و این مقدار با استفاده از رفلکتور MS-2A اعلام شده است.

حداقل اندازه هدف قابل تشخیص برای این مدل، جسم مات با قطر 75 میلی‌متر یا بیشتر است.

بنابراین فاصله 3 متر و شرایط تشخیص باید با توجه به رفلکتور و شرایط نصب در نظر گرفته شوند.

منبع نور قرمز 660 نانومتر

سنسور BJ3M-PDT از LED قرمز با طول موج 660 نانومتر به‌عنوان منبع نور استفاده می‌کند.

نور قرمز مرئی می‌تواند هنگام نصب و تنظیم سنسور به تشخیص مسیر تابش و تراز کردن سنسور با رفلکتور کمک کند.

خروجی NPN سنسور BJ3M-PDT

خروجی کنترل BJ3M-PDT از نوع NPN Open Collector است.

هنگام اتصال این سنسور به PLC یا کنترلر باید سازگاری نوع ورودی با خروجی NPN بررسی شود.

نسخه BJ3M-PDT-P از همین خانواده دارای خروجی PNP است؛ بنابراین هنگام خرید باید به کد کامل مدل توجه شود.

قابلیت تنظیم حساسیت

BJ3M-PDT دارای Sensitivity Adjuster است و حساسیت سنسور متناسب با شرایط نصب قابل تنظیم است.

پس از نصب سنسور و رفلکتور بهتر است حساسیت در شرایط واقعی و با جسم موردنظر تنظیم و عملکرد سیستم چند بار آزمایش شود.

حالت Light ON و Dark ON

حالت عملکرد سنسور بین Light ON و Dark ON قابل انتخاب است.

این قابلیت امکان هماهنگ کردن منطق خروجی سنسور با PLC، کنترلر یا مدار فرمان را فراهم می‌کند.

کاربرد سنسور نوری BJ3M-PDT

این سنسور برای تشخیص بدون تماس اجسام در سیستم‌های اتوماسیون صنعتی کاربرد دارد و می‌تواند در خطوط تولید، خطوط بسته‌بندی، نوار نقاله، سیستم‌های شمارش، ماشین‌آلات صنعتی، کنترل عبور محصول و تشخیص حضور یا موقعیت قطعات مورد استفاده قرار گیرد.

فاصله تشخیص 3 متری این مدل به‌خصوص برای کاربردهایی مناسب است که فاصله بین سنسور و نقطه مقابل بیشتر از محدوده سنسورهای بازتابی مستقیم است.

مشخصات فنی سنسور نوری BJ3M-PDT

درجه حفاظت IP65

مدل BJ3M-PDT دارای درجه حفاظت IP65 است. این ویژگی امکان استفاده از سنسور در بسیاری از محیط‌های صنعتی را فراهم می‌کند.

البته شرایط دما، رطوبت، مواد موجود در محیط و نحوه نصب نیز باید مطابق محدودیت‌های دستگاه در نظر گرفته شوند.

تفاوت BJ3M-PDT و BJ3M-PDT-P

یکی از مهم‌ترین تفاوت‌های این دو مدل نوع خروجی آنهاست.

BJ3M-PDT: خروجی NPN Open Collector
BJ3M-PDT-P: خروجی PNP Open Collector

بنابراین قبل از سفارش باید نوع ورودی PLC یا کنترلر مشخص شود.

تفاوت BJ3M-PDT و BJ300-DDT

این دو سنسور هر دو متعلق به سری BJ آتونیکس هستند، اما روش تشخیص متفاوتی دارند.

BJ3M-PDT از نوع Retroreflective است و با رفلکتور MS-2A فاصله تشخیص 3 متر دارد. در مقابل، BJ300-DDT از نوع Diffuse Reflective با فاصله تشخیص 300 میلی‌متر است و برای تشخیص معمول نیازی به رفلکتور ندارد.

بنابراین انتخاب بین آنها فقط براساس فاصله انجام نمی‌شود و نوع نصب و روش تشخیص موردنیاز نیز اهمیت دارد.

مزایای سنسور نوری BJ3M-PDT

فاصله تشخیص 3 متری، فیلتر پلاریزه داخلی، نور قرمز مرئی، زمان پاسخ حداکثر 1 میلی‌ثانیه، قابلیت تنظیم حساسیت، انتخاب Light ON/Dark ON و خروجی NPN از ویژگی‌های مهم این مدل هستند.

همچنین رفلکتور MS-2A به‌عنوان رفلکتور استاندارد این مدل در مشخصات سازنده معرفی شده است.

راهنمای خرید BJ3M-PDT

قبل از خرید سنسور نوری آتونیکس BJ3M-PDT باید فاصله نصب، اندازه جسم، نوع سطح هدف، محل نصب رفلکتور و نوع ورودی PLC بررسی شود.

اگر به یک سنسور Retroreflective با فاصله تشخیص 3 متر و خروجی NPN نیاز دارید، BJ3M-PDT می‌تواند برای کاربرد موردنظر بررسی شود.

در صورت نیاز به خروجی PNP باید نسخه متناسب مانند BJ3M-PDT-P انتخاب شود.

سوالات متداول

فاصله تشخیص BJ3M-PDT چقدر است؟
فاصله تشخیص این مدل با رفلکتور MS-2A برابر 3 متر است.

BJ3M-PDT از چه نوع سنسوری است؟
این مدل یک سنسور فتوالکتریک Retroreflective با فیلتر پلاریزه داخلی است.

آیا BJ3M-PDT به رفلکتور نیاز دارد؟
بله. فاصله تشخیص استاندارد این مدل با رفلکتور MS-2A مشخص شده است.

خروجی BJ3M-PDT چیست؟
خروجی این مدل NPN Open Collector است.

ولتاژ تغذیه BJ3M-PDT چقدر است؟
این سنسور با ولتاژ 12 تا 24 ولت DC کار می‌کند.

سرعت پاسخ BJ3M-PDT چقدر است؟
زمان پاسخ آن حداکثر 1 میلی‌ثانیه است.

منبع نور BJ3M-PDT چیست؟
این مدل از LED قرمز با طول موج 660 نانومتر استفاده می‌کند.

تفاوت BJ3M-PDT و BJ3M-PDT-P چیست؟
مدل BJ3M-PDT خروجی NPN دارد، در حالی که BJ3M-PDT-P دارای خروجی PNP است.

جمع‌بندی

سنسور نوری آتونیکس BJ3M-PDT یک سنسور فتوالکتریک Retroreflective با فیلتر پلاریزه داخلی و فاصله تشخیص 3 متر با رفلکتور MS-2A است.

خروجی NPN Open Collector، تغذیه 12 تا 24VDC، LED قرمز 660 نانومتر، زمان پاسخ حداکثر 1ms، تنظیم حساسیت و قابلیت انتخاب Light ON/Dark ON از مشخصات مهم این مدل هستند.
