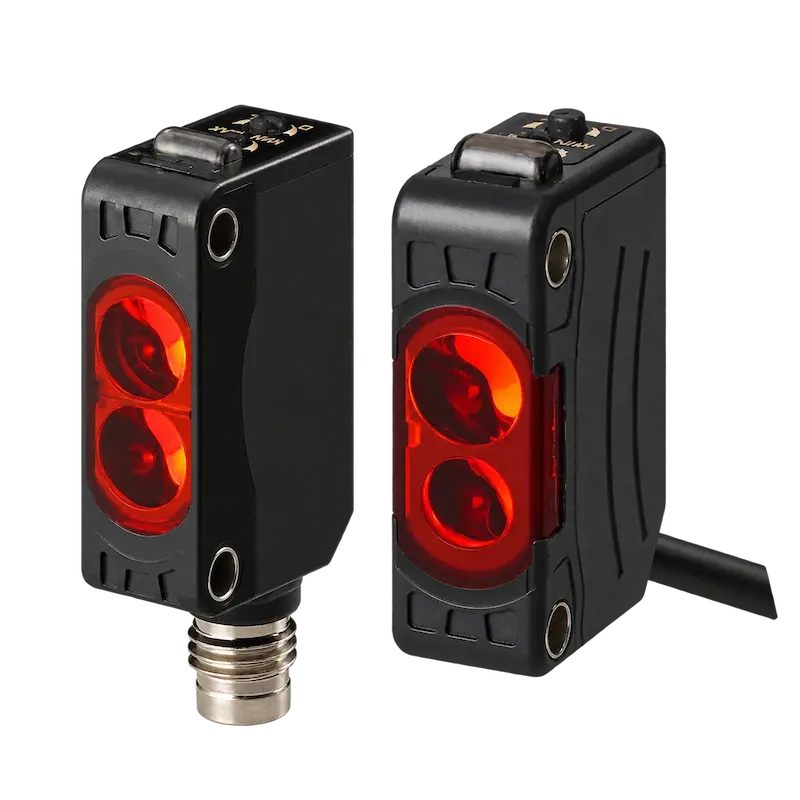

سنسور نوری آتونیکس BJ300-DDT

سنسور نوری آتونیکس BJ300-DDT یکی از سنسورهای فتوالکتریک کامپکت سری BJ برند Autonics است که با روش Diffuse Reflective یا بازتابی مستقیم کار می‌کند. این مدل دارای فاصله تشخیص 300 میلی‌متر، خروجی NPN Open Collector و تغذیه 12 تا 24 ولت DC است.

استفاده از نور قرمز مرئی، زمان پاسخ سریع و امکان تنظیم حساسیت باعث شده BJ300-DDT برای تشخیص حضور، موقعیت و عبور قطعات در خطوط تولید و سیستم‌های اتوماسیون صنعتی مناسب باشد.

بررسی سنسور نوری Autonics BJ300-DDT

مدل BJ300-DDT برای تشخیص اجسام مات و نیمه‌شفاف طراحی شده است. فرستنده و گیرنده در یک بدنه قرار دارند و سنسور نور تابیده‌شده به جسم و بازتاب آن را دریافت می‌کند؛ بنابراین در کاربرد معمول این مدل نیازی به رفلکتور یا گیرنده جداگانه در سمت مقابل جسم وجود ندارد.

فاصله تشخیص نامی این سنسور 300 میلی‌متر است. این مقدار توسط سازنده با هدف استاندارد کاغذ سفید مات 100×100 میلی‌متر مشخص شده است؛ بنابراین فاصله تشخیص واقعی می‌تواند تحت تأثیر رنگ، جنس و میزان بازتاب سطح جسم قرار گیرد.

ویژگی‌های سنسور BJ300-DDT

یکی از ویژگی‌های مهم BJ300-DDT استفاده از LED قرمز با طول موج 660 نانومتر است. نور مرئی قرمز می‌تواند بررسی محل تابش سنسور هنگام نصب و تنظیم را ساده‌تر کند.

این مدل همچنین دارای تنظیم حساسیت بوده و حالت عملکرد خروجی آن بین Light ON و Dark ON قابل انتخاب است.

زمان پاسخ حداکثر 1 میلی‌ثانیه نیز امکان استفاده از سنسور در بسیاری از فرآیندهای تشخیص سریع صنعتی را فراهم می‌کند.

فاصله تشخیص 300 میلی‌متر

فاصله تشخیص اسمی Autonics BJ300-DDT برابر 300 میلی‌متر است.

این ویژگی یکی از تفاوت‌های اصلی BJ300-DDT با مدل BJ100-DDT محسوب می‌شود. BJ100-DDT دارای فاصله تشخیص 100 میلی‌متر است، در حالی که BJ300-DDT فاصله تشخیص بیشتری ارائه می‌دهد.

در هر دو حالت، انتخاب سنسور باید براساس فاصله واقعی نصب و ویژگی‌های جسم موردنظر انجام شود.

خروجی NPN سنسور BJ300-DDT

خروجی این مدل از نوع NPN Open Collector است. هنگام اتصال سنسور به PLC یا کنترلر باید نوع ورودی سیستم با خروجی NPN سنسور سازگار باشد.

نسخه BJ300-DDT-P از همین خانواده دارای خروجی PNP است. بنابراین وجود یا عدم وجود پسوند P در کد محصول اهمیت دارد و نباید این دو مدل با یکدیگر اشتباه گرفته شوند.

Light ON و Dark ON

در BJ300-DDT امکان انتخاب حالت Light ON یا Dark ON وجود دارد.

این قابلیت اجازه می‌دهد منطق عملکرد خروجی سنسور متناسب با سیستم کنترلی تنظیم شود. انتخاب حالت مناسب باید براساس نحوه تشخیص جسم و منطق ورودی PLC یا کنترلر انجام گیرد.

تنظیم حساسیت BJ300-DDT

این سنسور دارای Sensitivity Adjuster برای تنظیم حساسیت است.

پس از نصب سنسور می‌توان حساسیت را با توجه به فاصله، نوع جسم و شرایط محیط تنظیم کرد. بهتر است تنظیم نهایی با همان جسمی انجام شود که قرار است در فرآیند واقعی شناسایی شود.

کاربرد سنسور نوری BJ300-DDT

سنسور نوری آتونیکس BJ300-DDT می‌تواند برای تشخیص بدون تماس اجسام در سیستم‌های اتوماسیون صنعتی مورد استفاده قرار گیرد.

از کاربردهای متداول آن می‌توان به تشخیص حضور قطعه، شمارش محصولات، تشخیص عبور اجسام، کنترل موقعیت قطعات، ماشین‌آلات بسته‌بندی، خطوط مونتاژ، تجهیزات انتقال مواد و ارسال سیگنال تشخیص به PLC اشاره کرد.

با توجه به بازتابی بودن سنسور، شرایط سطح جسم باید در زمان طراحی و راه‌اندازی سیستم مورد توجه قرار گیرد.

مشخصات فنی سنسور نوری BJ300-DDT

درجه حفاظت IP65

BJ300-DDT دارای درجه حفاظت IP65 است. این ویژگی به استفاده از سنسور در بسیاری از محیط‌های صنعتی کمک می‌کند.

با این حال درجه IP به معنی مناسب بودن دستگاه برای هر نوع شرایط محیطی نیست و محدودیت‌های دما، رطوبت، مواد شیمیایی و شرایط نصب باید رعایت شوند.

تفاوت BJ300-DDT و BJ100-DDT

هر دو مدل از سری BJ آتونیکس و از نوع Diffuse Reflective هستند، اما تفاوت مهمی در فاصله تشخیص و منبع نور دارند.

BJ300-DDT دارای فاصله تشخیص 300 میلی‌متر و LED قرمز 660nm است، در حالی که BJ100-DDT فاصله تشخیص 100 میلی‌متر داشته و از LED مادون قرمز 850nm استفاده می‌کند.

هر دو مدل در نسخه بدون پسوند P دارای خروجی NPN هستند.

تفاوت BJ300-DDT و BJ300-DDT-P

تفاوت مهم این دو مدل در نوع خروجی است.

BJ300-DDT دارای خروجی NPN Open Collector است، در حالی که BJ300-DDT-P دارای خروجی PNP Open Collector است.

بنابراین هنگام خرید باید مدل دقیق متناسب با ورودی PLC یا سیستم کنترل انتخاب شود.

مزایای سنسور نوری آتونیکس BJ300-DDT

فاصله تشخیص 300 میلی‌متری، نور قرمز مرئی، زمان پاسخ حداکثر 1 میلی‌ثانیه، تنظیم حساسیت، انتخاب Light ON/Dark ON، خروجی NPN و درجه حفاظت IP65 از ویژگی‌های مهم این مدل هستند.

همچنین ساختار Diffuse Reflective باعث می‌شود در کاربرد معمول برای تشخیص جسم نیازی به نصب رفلکتور یا گیرنده جداگانه وجود نداشته باشد.

راهنمای خرید BJ300-DDT

قبل از خرید سنسور نوری آتونیکس BJ300-DDT باید فاصله واقعی بین سنسور و جسم، رنگ و جنس سطح هدف، شرایط محیطی و نوع ورودی سیستم کنترل بررسی شود.

اگر به خروجی NPN و فاصله تشخیص تا 300 میلی‌متر نیاز دارید، BJ300-DDT می‌تواند متناسب با شرایط کاربرد بررسی شود.

برای سیستم‌هایی که ورودی متناسب با PNP دارند، باید نسخه BJ300-DDT-P یا مدل سازگار دیگری انتخاب شود.

سوالات متداول

فاصله تشخیص BJ300-DDT چقدر است؟
فاصله تشخیص نامی این سنسور 300 میلی‌متر است.

خروجی BJ300-DDT چیست؟
این مدل دارای خروجی NPN Open Collector است.

BJ300-DDT چه نوع سنسوری است؟
این مدل یک سنسور نوری یا فتوالکتریک از نوع Diffuse Reflective است.

منبع نور BJ300-DDT چیست؟
این سنسور از LED قرمز با طول موج 660 نانومتر استفاده می‌کند.

آیا BJ300-DDT به رفلکتور نیاز دارد؟
خیر. این مدل از نوع بازتابی مستقیم است و نور را از خود جسم دریافت می‌کند.

زمان پاسخ BJ300-DDT چقدر است؟
زمان پاسخ این مدل حداکثر 1 میلی‌ثانیه است.

ولتاژ کاری BJ300-DDT چقدر است؟
این سنسور با تغذیه 12 تا 24 ولت DC کار می‌کند.

تفاوت BJ300-DDT و BJ300-DDT-P چیست؟
BJ300-DDT خروجی NPN دارد، در حالی که BJ300-DDT-P دارای خروجی PNP است.

جمع‌بندی

سنسور نوری آتونیکس BJ300-DDT یک سنسور فتوالکتریک کامپکت از نوع Diffuse Reflective با فاصله تشخیص 300 میلی‌متر است. خروجی NPN Open Collector، تغذیه 12 تا 24VDC، LED قرمز 660 نانومتر، پاسخ حداکثر 1ms و درجه حفاظت IP65 از مشخصات اصلی این مدل هستند.

قابلیت تنظیم حساسیت و انتخاب Light ON/Dark ON نیز امکان تنظیم سنسور متناسب با شرایط مختلف سیستم‌های اتوماسیون صنعتی را فراهم می‌کند.
