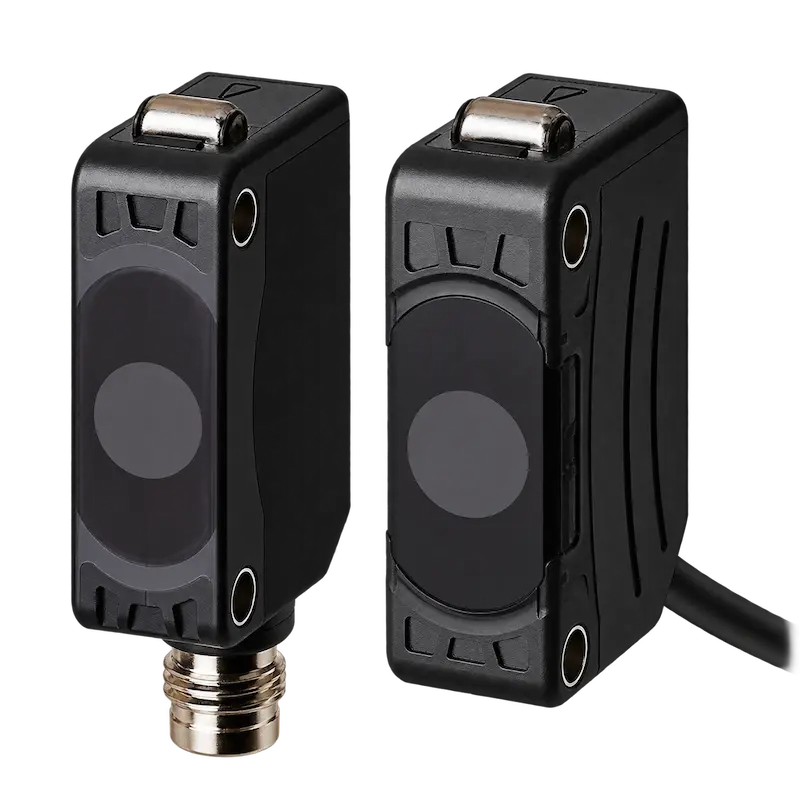

سنسور نوری آتونیکس BJ15M-TDT

سنسور نوری آتونیکس BJ15M-TDT یک سنسور فتوالکتریک کامپکت از سری BJ برند Autonics با روش تشخیص Through-Beam یا فرستنده و گیرنده مجزا است. این مدل با فاصله تشخیص 15 متر، خروجی NPN Open Collector و تغذیه 12 تا 24 ولت DC برای تشخیص اجسام در خطوط تولید و سیستم‌های اتوماسیون صنعتی طراحی شده است.

فاصله تشخیص بلند، زمان پاسخ حداکثر 1 میلی‌ثانیه و امکان انتخاب حالت Light ON یا Dark ON، این سنسور را برای تشخیص سریع عبور یا حضور اجسام در فواصل نسبتاً زیاد مناسب می‌کند.

بررسی سنسور نوری Autonics BJ15M-TDT

مدل BJ15M-TDT از نوع Through-Beam است؛ بنابراین سیستم تشخیص آن از دو بخش فرستنده و گیرنده تشکیل می‌شود که روبه‌روی یکدیگر نصب می‌شوند.

فرستنده یک پرتو مادون قرمز به سمت گیرنده ارسال می‌کند. با عبور جسم و قطع شدن مسیر نور، سنسور حضور جسم را تشخیص داده و وضعیت خروجی تغییر می‌کند.

این روش تشخیص به دلیل مسیر مستقیم نور بین فرستنده و گیرنده، برای کاربردهایی که به فاصله تشخیص زیاد نیاز دارند گزینه مناسبی است.

فاصله تشخیص 15 متری BJ15M-TDT

یکی از مهم‌ترین مشخصات BJ15M-TDT فاصله تشخیص 15 متر است.

هدف قابل تشخیص اعلام‌شده برای این مدل یک جسم مات با قطر حداقل 12 میلی‌متر است. در نصب واقعی باید فرستنده و گیرنده به‌درستی روبه‌روی یکدیگر قرار گیرند تا مسیر نوری پایدار ایجاد شود.

این فاصله تشخیص بالا، BJ15M-TDT را از مدل‌های بازتابی مستقیم سری BJ مانند BJ100-DDT و BJ300-DDT متمایز می‌کند.

منبع نور مادون قرمز

منبع نور سنسور BJ15M-TDT از نوع Infrared LED با طول موج 850 نانومتر است.

در این مدل فرستنده نور مادون قرمز را به سمت گیرنده ارسال می‌کند و قطع این مسیر توسط جسم برای تشخیص مورد استفاده قرار می‌گیرد.

خروجی NPN سنسور BJ15M-TDT

خروجی کنترل BJ15M-TDT از نوع NPN Open Collector است.

بنابراین هنگام اتصال سنسور به PLC، کنترلر یا مدار فرمان باید نوع ورودی تجهیزات کنترل با خروجی NPN سازگار باشد.

مدل BJ15M-TDT-P نسخه PNP این خانواده است. در نتیجه هنگام سفارش باید به کد کامل محصول و وجود پسوند P توجه شود.

حالت Light ON و Dark ON

در BJ15M-TDT امکان انتخاب بین دو حالت Light ON و Dark ON از طریق کلید مربوطه وجود دارد.

این قابلیت اجازه می‌دهد منطق عملکرد خروجی سنسور متناسب با طراحی مدار فرمان یا ورودی PLC تنظیم شود.

تنظیم حساسیت BJ15M-TDT

این سنسور دارای Sensitivity Adjuster برای تنظیم حساسیت است.

پس از نصب فرستنده و گیرنده و تراز کردن آنها، می‌توان حساسیت را متناسب با شرایط واقعی تنظیم کرد. تنظیم صحیح سنسور به ایجاد عملکرد پایدار در سیستم کمک می‌کند.

سرعت پاسخ سنسور

زمان پاسخ BJ15M-TDT حداکثر 1 میلی‌ثانیه است.

این سرعت پاسخ امکان استفاده از سنسور برای تشخیص اجسام متحرک در بسیاری از خطوط تولید، نوارهای نقاله و ماشین‌آلات اتوماتیک را فراهم می‌کند.

کاربرد سنسور نوری BJ15M-TDT

این سنسور برای تشخیص بدون تماس حضور یا عبور اجسام در سیستم‌های صنعتی استفاده می‌شود.

از کاربردهای آن می‌توان به تشخیص عبور محصول روی نوار نقاله، شمارش قطعات، تشخیص حضور محصول، کنترل موقعیت، خطوط بسته‌بندی، خطوط مونتاژ، ماشین‌آلات اتوماتیک و ارسال سیگنال تشخیص به PLC اشاره کرد.

روش Through-Beam به‌خصوص در کاربردهایی مناسب است که امکان نصب فرستنده و گیرنده در دو سمت مسیر وجود داشته باشد.

مشخصات فنی سنسور نوری BJ15M-TDT

درجه حفاظت IP65

نسخه کابلی BJ15M-TDT دارای درجه حفاظت IP65 است و برای استفاده در بسیاری از محیط‌های صنعتی طراحی شده است.

با این حال دما، رطوبت، مواد شیمیایی و سایر شرایط محیط نصب باید با محدودیت‌های اعلام‌شده برای دستگاه مطابقت داشته باشند.

تفاوت BJ15M-TDT و BJ15M-TDT-P

تفاوت اصلی این دو مدل در نوع خروجی است:

BJ15M-TDT: خروجی NPN Open Collector
BJ15M-TDT-P: خروجی PNP Open Collector

هر دو مدل از روش Through-Beam استفاده می‌کنند و فاصله تشخیص آنها 15 متر است. بنابراین انتخاب بین آنها باید براساس نوع ورودی PLC یا کنترلر انجام شود.

تفاوت BJ15M-TDT و BJ3M-PDT

BJ15M-TDT از نوع Through-Beam است و فرستنده و گیرنده آن در دو سمت مسیر قرار می‌گیرند. فاصله تشخیص این مدل 15 متر است.

در مقابل، BJ3M-PDT از روش Retroreflective استفاده می‌کند و سنسور و رفلکتور در دو طرف مسیر قرار می‌گیرند. فاصله تشخیص آن با رفلکتور مربوطه 3 متر است.

بنابراین BJ15M-TDT علاوه بر فاصله بیشتر، از روش تشخیص متفاوتی استفاده می‌کند.

تفاوت BJ15M-TDT و BJ300-DDT

BJ15M-TDT یک سنسور Through-Beam با فاصله تشخیص 15 متر است، در حالی که BJ300-DDT یک سنسور Diffuse Reflective با فاصله تشخیص 300 میلی‌متر است.

BJ300-DDT برای تشخیص معمول به گیرنده یا رفلکتور جداگانه نیاز ندارد، اما BJ15M-TDT دارای فرستنده و گیرنده مجزاست که باید مقابل یکدیگر نصب شوند.

مزایای سنسور نوری BJ15M-TDT

فاصله تشخیص 15 متری، زمان پاسخ حداکثر 1 میلی‌ثانیه، خروجی NPN، قابلیت انتخاب Light ON/Dark ON، تنظیم حساسیت و درجه حفاظت IP65 از ویژگی‌های مهم این سنسور هستند.

روش Through-Beam نیز برای کاربردهایی که نیاز به تشخیص پایدار جسم در فاصله زیاد دارند مزیت مهمی محسوب می‌شود.

راهنمای خرید BJ15M-TDT

پیش از خرید سنسور نوری آتونیکس BJ15M-TDT باید امکان نصب فرستنده و گیرنده در دو طرف مسیر بررسی شود.

همچنین فاصله نصب، ابعاد جسم، خروجی NPN، ولتاژ تغذیه و شرایط محیطی باید با مشخصات سیستم مطابقت داشته باشند.

اگر سیستم کنترل شما به خروجی PNP نیاز دارد، باید نسخه BJ15M-TDT-P یا مدل مناسب دیگری انتخاب شود.

سوالات متداول

فاصله تشخیص BJ15M-TDT چقدر است؟
فاصله تشخیص این مدل 15 متر است.

BJ15M-TDT از چه نوع سنسوری است؟
این مدل یک سنسور نوری Through-Beam با فرستنده و گیرنده مجزا است.

خروجی BJ15M-TDT چیست؟
خروجی آن NPN Open Collector است.

منبع نور BJ15M-TDT چیست؟
این مدل از LED مادون قرمز با طول موج 850 نانومتر استفاده می‌کند.

ولتاژ تغذیه BJ15M-TDT چقدر است؟
ولتاژ تغذیه دستگاه 12 تا 24 ولت DC با تلرانس ±10 درصد است.

زمان پاسخ BJ15M-TDT چقدر است؟
زمان پاسخ این مدل حداکثر 1 میلی‌ثانیه است.

آیا BJ15M-TDT به رفلکتور نیاز دارد؟
خیر. این مدل Through-Beam است و از فرستنده و گیرنده مجزا استفاده می‌کند؛ بنابراین رفلکتور بخشی از سیستم تشخیص آن نیست.

تفاوت BJ15M-TDT با BJ15M-TDT-P چیست؟
مدل BJ15M-TDT خروجی NPN و مدل BJ15M-TDT-P خروجی PNP دارد.

جمع‌بندی

سنسور نوری آتونیکس BJ15M-TDT یک سنسور فتوالکتریک Through-Beam با فاصله تشخیص 15 متر است. این مدل از فرستنده و گیرنده مجزا استفاده کرده و قابلیت تشخیص اجسام مات با قطر حداقل 12 میلی‌متر را دارد.

خروجی NPN Open Collector، تغذیه 12 تا 24VDC، LED مادون قرمز 850nm، زمان پاسخ حداکثر 1ms و درجه حفاظت IP65 از مشخصات اصلی BJ15M-TDT هستند.
