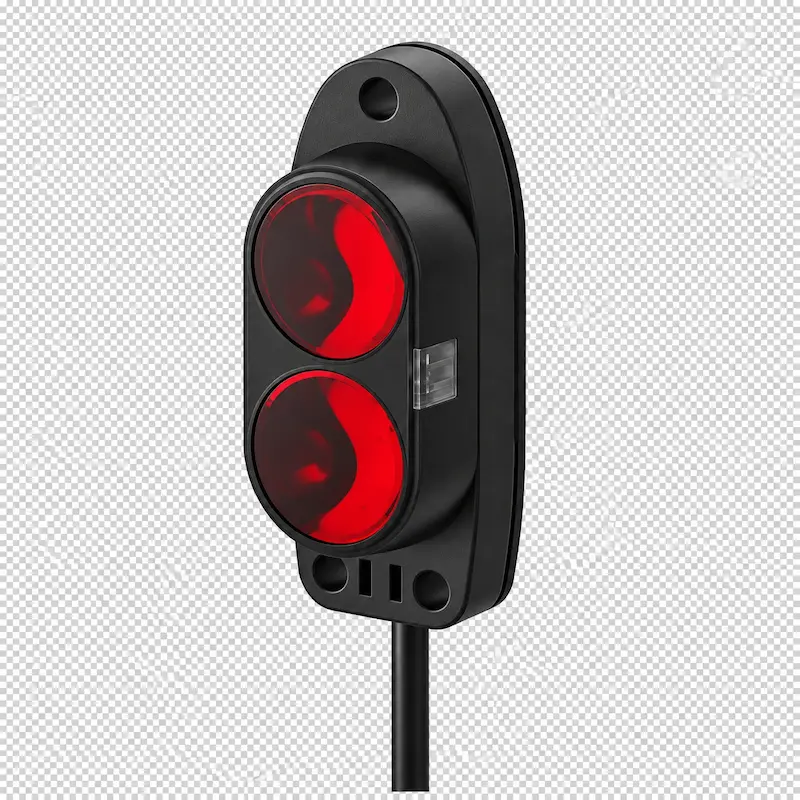

سنسور نوری آتونیکس BA2M-DDT

سنسور نوری آتونیکس BA2M-DDT یک سنسور فتوالکتریک از سری BA برند Autonics با روش تشخیص Diffuse Reflective یا بازتابی مستقیم است. این مدل به دلیل طراحی اپتیکی ویژه، فاصله تشخیص 2 متر را فراهم می‌کند و برای تشخیص اجسام مات و نیمه‌شفاف در سیستم‌های اتوماسیون صنعتی مناسب است.

خروجی NPN Open Collector، تغذیه 12 تا 24 ولت DC، نور مادون قرمز، زمان پاسخ حداکثر 1 میلی‌ثانیه و قابلیت تنظیم حساسیت از مشخصات اصلی این سنسور هستند.

بررسی سنسور نوری Autonics BA2M-DDT

مدل BA2M-DDT از سنسورهای نوری بازتابی مستقیم آتونیکس است. در این روش فرستنده و گیرنده داخل یک بدنه قرار دارند و نور منتشرشده از سنسور پس از برخورد به جسم به سمت گیرنده بازتاب می‌شود.

به همین دلیل برخلاف سنسورهای Retroreflective، برای عملکرد BA2M-DDT نیازی به نصب رفلکتور در سمت مقابل وجود ندارد.

ویژگی مهم این مدل، دستیابی به فاصله تشخیص بلند 2 متری با وجود ساختار Diffuse Reflective است.

فاصله تشخیص 2 متری BA2M-DDT

فاصله تشخیص نامی این سنسور 2 متر است. این مقدار توسط سازنده با استفاده از کاغذ سفید مات 200×200 میلی‌متر به‌عنوان هدف استاندارد تعیین شده است.

از آنجا که BA2M-DDT یک سنسور بازتابی مستقیم است، رنگ، اندازه، جنس و میزان بازتاب سطح جسم می‌تواند روی فاصله واقعی تشخیص تأثیر بگذارد.

بنابراین در کاربرد واقعی بهتر است عملکرد سنسور با همان جسمی که قرار است در خط تولید تشخیص داده شود آزمایش و تنظیم شود.

منبع نور مادون قرمز BA2M-DDT

این سنسور از LED مادون قرمز با طول موج 850 نانومتر به‌عنوان منبع نور استفاده می‌کند.

BA2M-DDT برای تشخیص اجسام مات و نیمه‌شفاف طراحی شده است و عملکرد آن به بازتاب نور از سطح جسم وابسته است.

خروجی NPN سنسور BA2M-DDT

خروجی BA2M-DDT از نوع NPN Open Collector است و هنگام اتصال دستگاه به PLC یا کنترلر باید سازگاری ورودی سیستم با این نوع خروجی بررسی شود.

حداکثر جریان بار خروجی این مدل 100 میلی‌آمپر است.

مدل BA2M-DDT-P نسخه دارای خروجی PNP این خانواده است؛ بنابراین هنگام خرید باید به کد کامل محصول توجه شود.

حالت عملکرد Light ON

مدل BA2M-DDT دارای عملکرد Light ON است.

در خانواده BA مدل دیگری با کد BA2M-DDTD نیز وجود دارد که برای عملکرد Dark ON ارائه شده است. بنابراین برخلاف بعضی سنسورهایی که حالت عملکرد آنها توسط کلید انتخاب می‌شود، در این سری باید کد دقیق مدل متناسب با منطق موردنیاز انتخاب شود.

تنظیم حساسیت BA2M-DDT

یکی از امکانات کاربردی این سنسور، Sensitivity Adjuster یا تنظیم‌کننده حساسیت است.

با استفاده از این تنظیم می‌توان عملکرد سنسور را با توجه به فاصله نصب و خصوصیات جسم هدف تنظیم کرد.

وجود نشانگر عملکرد و نشانگر پایداری نیز به تنظیم و بررسی وضعیت تشخیص کمک می‌کند.

کاربرد سنسور نوری BA2M-DDT

سنسور نوری آتونیکس BA2M-DDT برای تشخیص بدون تماس اجسام در سیستم‌های صنعتی قابل استفاده است.

از کاربردهای آن می‌توان به تشخیص حضور محصول، شمارش قطعات، تشخیص عبور اجسام روی نوار نقاله، کنترل موقعیت، خطوط بسته‌بندی، خطوط مونتاژ، ماشین‌آلات صنعتی و ارسال سیگنال تشخیص به PLC اشاره کرد.

فاصله تشخیص بلند این مدل برای کاربردهایی مفید است که سنسورهای Diffuse Reflective با برد کوتاه‌تر پاسخگوی فاصله نصب موردنظر نیستند.

مشخصات فنی سنسور نوری BA2M-DDT

درجه حفاظت IP64

Autonics BA2M-DDT دارای درجه حفاظت IP64 است.

این مشخصه باید هنگام انتخاب سنسور برای محیط‌های صنعتی مورد توجه قرار گیرد. درجه حفاظت این مدل را نباید با سنسورهای سری BJ که ممکن است درجه IP متفاوتی داشته باشند یکسان در نظر گرفت.

تفاوت BA2M-DDT و BA2M-DDT-P

تفاوت اصلی این دو مدل در نوع خروجی آنهاست.

BA2M-DDT: خروجی NPN Open Collector
BA2M-DDT-P: خروجی PNP Open Collector

بنابراین انتخاب بین این دو مدل باید براساس نوع ورودی PLC یا کنترلر انجام شود.

تفاوت BA2M-DDT و BA2M-DDTD

هر دو مدل از نوع Diffuse Reflective با فاصله تشخیص 2 متر هستند، اما حالت عملکرد آنها متفاوت است.

BA2M-DDT دارای عملکرد Light ON است، در حالی که BA2M-DDTD برای عملکرد Dark ON ارائه شده است.

به همین دلیل هنگام سفارش باید علاوه بر نوع خروجی، به حالت عملکرد موردنیاز نیز توجه شود.

تفاوت BA2M-DDT و BJ300-DDT

هر دو سنسور از نوع Diffuse Reflective هستند، اما فاصله تشخیص آنها تفاوت قابل‌توجهی دارد.

BA2M-DDT دارای فاصله تشخیص 2 متر است، در حالی که BJ300-DDT دارای فاصله تشخیص 300 میلی‌متر است.

همچنین BA2M-DDT از LED مادون قرمز 850 نانومتر استفاده می‌کند و درجه حفاظت آن IP64 است. بنابراین انتخاب بین این دو مدل باید براساس فاصله، شرایط نصب و سایر مشخصات موردنیاز انجام شود.

مزایای سنسور نوری BA2M-DDT

مهم‌ترین ویژگی این مدل، ترکیب روش Diffuse Reflective با فاصله تشخیص تا 2 متر است. در نتیجه برای تشخیص جسم نیازی به رفلکتور یا گیرنده جداگانه ندارد.

زمان پاسخ حداکثر 1 میلی‌ثانیه، تنظیم حساسیت، نشانگر پایداری، خروجی NPN و طراحی جمع‌وجور نیز از دیگر ویژگی‌های کاربردی BA2M-DDT هستند.

راهنمای خرید BA2M-DDT

قبل از خرید سنسور نوری آتونیکس BA2M-DDT باید فاصله واقعی سنسور تا جسم، اندازه هدف، رنگ و میزان بازتاب سطح، نوع ورودی PLC و شرایط محیطی بررسی شوند.

اگر به سنسور بازتابی مستقیم با خروجی NPN و برد تشخیص بلند نیاز دارید، BA2M-DDT می‌تواند برای کاربرد موردنظر بررسی شود.

برای خروجی PNP باید نسخه BA2M-DDT-P و برای عملکرد Dark ON باید مدل متناسب با این حالت انتخاب شود.

سوالات متداول

فاصله تشخیص BA2M-DDT چقدر است؟
فاصله تشخیص نامی این سنسور 2 متر است که با هدف استاندارد کاغذ سفید مات 200×200 میلی‌متر تعیین شده است.

BA2M-DDT از چه نوع سنسوری است؟
این مدل یک سنسور فتوالکتریک Diffuse Reflective یا بازتابی مستقیم است.

آیا BA2M-DDT به رفلکتور نیاز دارد؟
خیر. نور از خود جسم به سنسور بازتاب می‌شود و در عملکرد معمول نیازی به رفلکتور جداگانه نیست.

خروجی BA2M-DDT چیست؟
این مدل دارای خروجی NPN Open Collector است.

حالت عملکرد BA2M-DDT چیست؟
مدل BA2M-DDT دارای حالت عملکرد Light ON است.

منبع نور BA2M-DDT چیست؟
LED مادون قرمز با طول موج 850 نانومتر.

ولتاژ تغذیه BA2M-DDT چقدر است؟
این سنسور با ولتاژ 12 تا 24 ولت DC کار می‌کند.

زمان پاسخ BA2M-DDT چقدر است؟
زمان پاسخ این مدل حداکثر 1 میلی‌ثانیه است.

درجه حفاظت BA2M-DDT چیست؟
درجه حفاظت این مدل IP64 است.

جمع‌بندی

سنسور نوری آتونیکس BA2M-DDT یک سنسور فتوالکتریک Diffuse Reflective با فاصله تشخیص بلند 2 متر است. این مدل دارای خروجی NPN Open Collector، تغذیه 12 تا 24VDC، نور مادون قرمز 850 نانومتر، تنظیم حساسیت و زمان پاسخ حداکثر 1 میلی‌ثانیه است.

فاصله تشخیص بلند بدون نیاز به رفلکتور یا گیرنده مجزا، مهم‌ترین ویژگی BA2M-DDT برای کاربردهای اتوماسیون صنعتی محسوب می‌شود.
