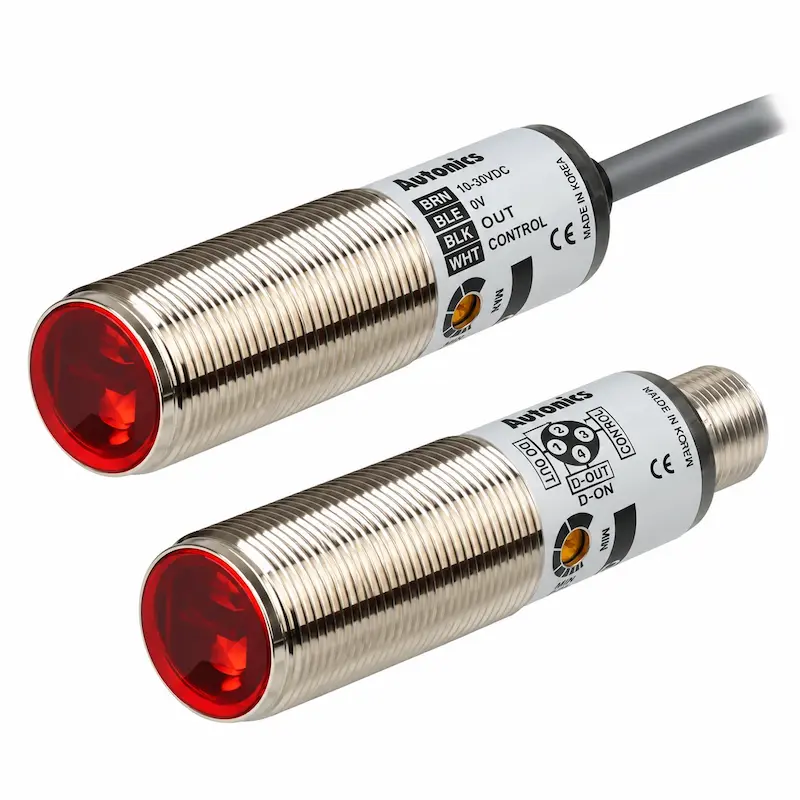

سنسور نوری آتونیکس مدل BRQM400-DDTA
سنسور نوری آتونیکس BRQM400-DDTA یک سنسور فتوالکتریک استوانه‌ای با بدنه فلزی و روش تشخیص Diffuse Reflective است که برای تشخیص غیرتماسی اجسام در فاصله نامی تا 400 میلی‌متر طراحی شده است. این مدل دارای خروجی NPN Open Collector، منبع نور LED قرمز 660 نانومتر و تغذیه 10 تا 30 ولت DC است.
BRQM400-DDTA از سنسورهای سری BRQ آتونیکس است و به دلیل ساختار استوانه‌ای و بدنه برنجی با روکش نیکل می‌تواند در انواع ماشین‌آلات و سیستم‌های اتوماسیون صنعتی که به تشخیص حضور یا عبور جسم نیاز دارند استفاده شود.
معرفی و بررسی کامل BRQM400-DDTA
در روش Diffuse Reflective فرستنده و گیرنده نور داخل یک سنسور قرار دارند. سنسور نور را به سمت جسم ارسال می‌کند و بخشی از نور پس از برخورد با سطح جسم به گیرنده داخلی بازمی‌گردد. بر اساس نور دریافت‌شده، مدار سنسور وضعیت خروجی را تغییر می‌دهد.
در نتیجه برخلاف سنسورهای Through-Beam، برای کارکرد BRQM400-DDTA نیازی به نصب یک فرستنده و گیرنده مجزا در دو طرف مسیر نیست و برخلاف نوع Retro-Reflective نیز رفلکتور جداگانه‌ای در سمت مقابل نیاز ندارد.
Autonics فاصله تشخیص نامی این مدل را 400mm اعلام کرده و هدف قابل تشخیص را مواد مات و نیمه‌شفاف (Opaque / Translucent) عنوان کرده است.
ویژگی‌های مهم سنسور نوری آتونیکس BRQM400-DDTA
یکی از مشخصه‌های اصلی این مدل فاصله تشخیص 400 میلی‌متری آن است. منبع نور سنسور نیز برخلاف مدل BRQM100-DDTA که قبلاً بررسی کردیم، LED قرمز با طول موج 660nm است؛ بنابراین نباید مشخصات منبع نور این دو مدل با یکدیگر ترکیب شوند.
از ویژگی‌های مهم این مدل می‌توان به فاصله تشخیص 400 میلی‌متر، خروجی NPN Open Collector، قابلیت انتخاب Light ON/Dark ON، تنظیم حساسیت، زمان پاسخ حداکثر 1 میلی‌ثانیه، بدنه فلزی، کابل 2 متری و درجه حفاظت IP67 اشاره کرد.
کاربردهای سنسور BRQM400-DDTA
این مدل برای تشخیص غیرتماسی اجسام در سیستم‌های اتوماسیون مناسب است و با درنظرگرفتن شرایط واقعی نصب می‌تواند در ماشین‌آلات صنعتی، خطوط تولید و مونتاژ، نوار نقاله‌ها، تجهیزات بسته‌بندی و سیستم‌های تشخیص حضور یا عبور قطعات به کار گرفته شود.
به دلیل روش Diffuse Reflective، شرایط سطح جسم مانند رنگ، جنس و میزان بازتاب نور می‌تواند بر تشخیص تأثیر داشته باشد؛ بنابراین فاصله 400 میلی‌متر را باید فاصله تشخیص نامی در نظر گرفت و در کاربرد واقعی تنظیم حساسیت و تست جسم موردنظر اهمیت دارد.
مزایا و نقاط قابل توجه
فاصله تشخیص 400 میلی‌متر: برای کاربردهایی که فاصله بیشتری نسبت به مدل‌های کوتاه‌برد سری نیاز دارند مناسب است.
بدنه فلزی: بدنه این مدل از برنج با روکش نیکل ساخته شده است.
تنظیم حساسیت: سنسور دارای Sensitivity Adjuster است و امکان تنظیم تشخیص متناسب با کاربرد را فراهم می‌کند.
انتخاب Light ON / Dark ON: حالت عملکرد از طریق سیم کنترل قابل انتخاب است.
خروجی NPN: برای ورودی‌های کنترلی سازگار با NPN مناسب است.
IP67: ساختار حفاظتی این مدل مطابق استاندارد IEC دارای درجه حفاظت IP67 است.
مشخصات فنی BRQM400-DDTA
مشخصه | مقدار رسمی |
|---|---|
برند | Autonics |
مدل | BRQM400-DDTA |
سری | BRQ |
نوع | سنسور فتوالکتریک استوانه‌ای |
روش تشخیص | Diffuse Reflective |
فاصله تشخیص | 400 mm |
هدف قابل تشخیص | مواد مات و نیمه‌شفاف |
منبع نور | LED قرمز |
طول موج | 660 nm |
ولتاژ تغذیه | 10 تا 30VDC ±10% |
Ripple مجاز | حداکثر 10% P-P |
مصرف جریان | حداکثر 30mA |
خروجی کنترل | NPN Open Collector |
حالت عملکرد | Light ON / Dark ON |
تنظیم حالت عملکرد | از طریق سیم کنترل |
زمان پاسخ | حداکثر 1ms |
تنظیم حساسیت | دارد |
Hysteresis | حداکثر 20٪ فاصله تشخیص نامی |
نوع اتصال | کابلی |
کابل | قطر 4mm، طول 2m |
نور محیط مجاز – خورشید | حداکثر 11,000lx |
نور محیط مجاز – لامپ رشته‌ای | حداکثر 3,000lx |
دمای کاری | -25 تا +60°C |
دمای نگهداری | -30 تا +70°C |
رطوبت کاری | 35 تا 85%RH |
درجه حفاظت | IP67 مطابق IEC |
جنس بدنه | برنج با روکش نیکل |
جنس لنز و پوشش لنز | PMMA / Acrylic |
وزن اعلامی سازنده | حدود 150g (حدود 70g) |
نحوه عملکرد BRQM400-DDTA
پس از تأمین ولتاژ 10 تا 30VDC، LED قرمز سنسور نور را به سمت محدوده تشخیص می‌تاباند. با ورود جسم مناسب به محدوده، نور بازتابی توسط گیرنده داخلی دریافت شده و مدار سنسور خروجی NPN را کنترل می‌کند.
حالت Light ON یا Dark ON از طریق سیم کنترل انتخاب می‌شود و برای سازگارکردن عملکرد سنسور با شرایط نصب نیز می‌توان حساسیت آن را تنظیم کرد.
این محصول برای چه کسانی مناسب است؟
BRQM400-DDTA برای تکنسین‌ها، سازندگان ماشین‌آلات، واحدهای تعمیر و نگهداری و طراحان سیستم‌های اتوماسیون مناسب است که به یک سنسور نوری استوانه‌ای Diffuse Reflective با فاصله نامی 400 میلی‌متر و خروجی NPN نیاز دارند.
پیش از انتخاب باید مطمئن شوید PLC، کنترلر یا مدار ورودی شما با خروجی NPN سازگار است.
نکات مهم هنگام انتخاب و خرید
مهم‌ترین نکته، توجه دقیق به کد مدل است. BRQM400-DDTA خروجی NPN دارد. اگر سیستم شما به خروجی PNP نیاز دارد، نباید این مدل را صرفاً به دلیل شباهت نام با نسخه PNP انتخاب کنید. نسخه BRQM400-DDTA-P طبق اطلاعات رسمی Autonics دارای خروجی PNP Open Collector است.
همچنین فاصله تشخیص 400 میلی‌متر یک مقدار نامی است. در سنسورهای Diffuse Reflective عملکرد واقعی می‌تواند تحت تأثیر ویژگی‌های سطح جسم و شرایط نصب قرار گیرد.
سوالات متداول
فاصله تشخیص BRQM400-DDTA چقدر است؟
فاصله تشخیص نامی این سنسور 400 میلی‌متر است.
خروجی BRQM400-DDTA چیست؟
این مدل دارای خروجی NPN Open Collector است.
ولتاژ تغذیه آن چقدر است؟
Autonics محدوده تغذیه را 10 تا 30VDC ±10% اعلام کرده است.
آیا BRQM400-DDTA نیاز به رفلکتور دارد؟
خیر. روش تشخیص آن Diffuse Reflective است و برای تشخیص از نور بازتابیده‌شده از خود جسم استفاده می‌کند.
منبع نور این مدل چیست؟
LED قرمز با طول موج 660 نانومتر است.
آیا حساسیت قابل تنظیم است؟
بله. طبق دیتاشیت رسمی این مدل دارای Sensitivity Adjuster است.
BRQM400-DDTA با BRQM400-DDTA-P چه تفاوتی دارد؟
یکی از تفاوت‌های اصلی خروجی است. BRQM400-DDTA دارای خروجی NPN و BRQM400-DDTA-P دارای خروجی PNP است.
جمع‌بندی و راهنمای خرید
سنسور نوری آتونیکس BRQM400-DDTA یک سنسور فتوالکتریک Diffuse Reflective از سری BRQ با فاصله تشخیص نامی 400 میلی‌متر، خروجی NPN Open Collector، LED قرمز 660nm و تغذیه 10 تا 30VDC است. بدنه برنجی با روکش نیکل، IP67، تنظیم حساسیت و انتخاب Light ON/Dark ON از دیگر مشخصات مهم آن هستند.
هنگام انتخاب این مدل برای یک سیستم صنعتی، چهار مشخصه اصلی را با نیاز پروژه تطبیق دهید: فاصله تشخیص 400mm، خروجی NPN، روش Diffuse Reflective و ولتاژ 10–30VDC.
