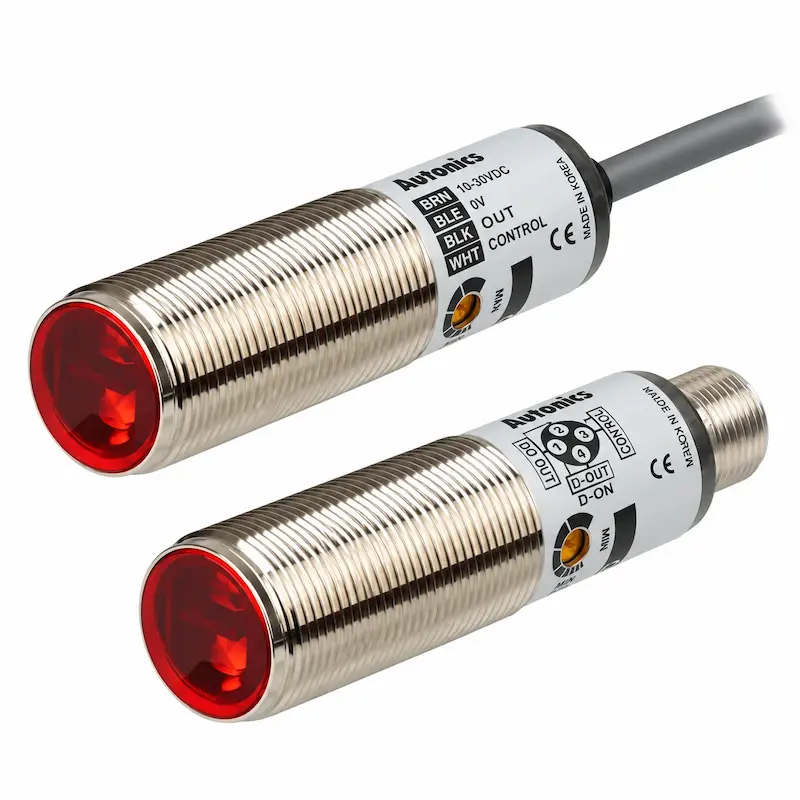

سنسور نوری آتونیکس مدل BRQM30M-TDTA
سنسور نوری آتونیکس BRQM30M-TDTA یک سنسور فتوالکتریک استوانه‌ای از نوع Through-Beam با فاصله تشخیص 30 متر است. این مدل از یک فرستنده و گیرنده مجزا برای تشخیص اجسام استفاده می‌کند و دارای خروجی NPN Open Collector، منبع نور LED قرمز 660 نانومتر و تغذیه 10 تا 30 ولت DC است.
برد تشخیص بالا در کنار زمان پاسخ حداکثر 1 میلی‌ثانیه، بدنه فلزی و درجه حفاظت IP67 باعث می‌شود این مدل گزینه‌ای قابل بررسی برای تشخیص غیرتماسی اجسام در خطوط و ماشین‌آلات صنعتی باشد؛ به‌خصوص در کاربردهایی که امکان نصب فرستنده و گیرنده در دو سمت مسیر وجود دارد.
معرفی و بررسی کامل BRQM30M-TDTA
BRQM30M-TDTA برخلاف مدل‌های بازتابی، از دو بخش مجزا شامل Emitter و Receiver استفاده می‌کند. فرستنده در یک سمت مسیر و گیرنده روبه‌روی آن نصب می‌شود. در شرایط عادی نور قرمز تولیدشده توسط فرستنده به گیرنده می‌رسد؛ با ورود جسم به مسیر نور، وضعیت دریافت نور تغییر کرده و سنسور حضور جسم را تشخیص می‌دهد.
Autonics فاصله تشخیص این مدل را 30 متر و حداقل جسم قابل تشخیص را یک جسم مات با قطر 7 میلی‌متر یا بیشتر اعلام کرده است.
این ساختار باعث می‌شود BRQM30M-TDTA از نظر روش نصب و عملکرد تفاوت اساسی با BRQM100-DDTA، BRQM400-DDTA و BRQM3M-PDTA داشته باشد.
ویژگی‌های مهم سنسور نوری آتونیکس BRQM30M-TDTA
ویژگی شاخص این محصول، برد تشخیص 30 متری آن است. کاتالوگ رسمی سری BRQ نیز حداکثر فاصله تشخیص 30 متر را برای نسخه Through-Beam این خانواده اعلام می‌کند.
سایر ویژگی‌های مهم عبارت‌اند از:
روش تشخیص Through-Beam
فرستنده و گیرنده مجزا
فاصله تشخیص 30 متر
تشخیص جسم مات با حداقل قطر 7 میلی‌متر
LED قرمز 660nm
خروجی NPN Open Collector
انتخاب Light ON / Dark ON
قابلیت تنظیم حساسیت
زمان پاسخ حداکثر 1ms
تغذیه 10 تا 30VDC
بدنه فلزی
کابل 2 متری
درجه حفاظت IP67
کاربردهای BRQM30M-TDTA
ساختار Through-Beam این مدل برای کاربردهایی مناسب است که تشخیص مطمئن عبور یا حضور جسم در یک مسیر اهمیت دارد و امکان نصب فرستنده و گیرنده در دو سمت وجود دارد.
از این سنسور می‌توان متناسب با شرایط پروژه در نوار نقاله‌ها، خطوط تولید و مونتاژ، سیستم‌های شمارش قطعه، ماشین‌آلات بسته‌بندی و تشخیص عبور محصولات استفاده کرد.
برد 30 متری نیز این مدل را برای کاربردهایی که فاصله بین دو سمت محل تشخیص زیاد است قابل توجه می‌کند.
مزایا و نقاط قابل توجه
برد تشخیص بالا: فاصله تشخیص رسمی این مدل 30 متر است.
تشخیص به روش دوطرفه: تشخیص بر اساس قطع مسیر نور بین فرستنده و گیرنده انجام می‌شود و مانند سنسورهای Diffuse Reflective وابسته به دریافت بازتاب نور از سطح جسم نیست.
تشخیص اجسام نسبتاً کوچک: Autonics حداقل جسم قابل تشخیص را جسم مات با قطر 7 میلی‌متر اعلام کرده است.
تنظیم حساسیت: گیرنده دارای Sensitivity Adjuster است.
Light ON / Dark ON: حالت عملکرد از طریق سیم کنترل قابل انتخاب است.
بدنه فلزی و IP67: بدنه از برنج با روکش نیکل ساخته شده و درجه حفاظت محصول IP67 مطابق IEC است.
مشخصات فنی BRQM30M-TDTA
مشخصه | مقدار رسمی |
|---|---|
برند | Autonics |
مدل | BRQM30M-TDTA |
سری | BRQ |
نوع سنسور | Photoelectric |
روش تشخیص | Through-Beam |
ساختار | فرستنده و گیرنده مجزا |
فاصله تشخیص | 30m |
جسم قابل تشخیص | جسم مات حداقل Ø7mm |
منبع نور | LED قرمز |
طول موج | 660nm |
زمان پاسخ | حداکثر 1ms |
ولتاژ تغذیه | 10–30VDC ±10% |
Ripple | حداکثر 10% P-P |
مصرف جریان | فرستنده/گیرنده: حداکثر 20mA |
خروجی کنترل | NPN Open Collector |
حالت عملکرد | Light ON / Dark ON |
انتخاب حالت | از طریق سیم کنترل |
تنظیم حساسیت | دارد |
نوع اتصال | کابلی |
طول کابل | 2m |
قطر کابل | Ø4mm |
کابل گیرنده | 4 سیمه |
کابل فرستنده | 2 سیمه |
نور محیط – خورشید | حداکثر 11,000lx |
نور محیط – لامپ رشته‌ای | حداکثر 3,000lx |
دمای کاری | -25 تا +60°C |
دمای نگهداری | -30 تا +70°C |
رطوبت کاری | 35 تا 85%RH |
درجه حفاظت | IP67 مطابق IEC |
جنس بدنه | Brass با روکش Nickel |
جنس لنز و پوشش | PMMA Acrylic |
متعلقات اعلام‌شده | 4 مهره نصب M18 و ابزار تنظیم حساسیت |
وزن | حدود 220g با بسته‌بندی / حدود 140g خالص |
نحوه عملکرد سنسور BRQM30M-TDTA
برای نصب، فرستنده و گیرنده باید در دو سمت مسیر و روبه‌روی یکدیگر قرار گیرند. فرستنده LED قرمز، نور را به سمت گیرنده ارسال می‌کند.
وقتی جسم مات وارد مسیر نور شود، دریافت نور توسط Receiver مختل شده و خروجی سنسور متناسب با حالت انتخاب‌شده تغییر می‌کند.
در این مدل امکان انتخاب Light ON یا Dark ON از طریق سیم کنترل وجود دارد و حساسیت نیز قابل تنظیم است.
این محصول برای چه کسانی مناسب است؟
BRQM30M-TDTA برای مهندسان و تکنسین‌های اتوماسیون، سازندگان ماشین‌آلات و واحدهای تعمیر و نگهداری مناسب است که به یک سنسور نوری دوطرفه با خروجی NPN و برد بالا نیاز دارند.
این مدل به‌خصوص زمانی ارزش بررسی دارد که امکان نصب دو قسمت سنسور در دو سمت مسیر وجود داشته باشد و روش Through-Beam با طراحی ماشین یا خط تولید سازگار باشد.
نکات مهم هنگام انتخاب و خرید
مهم‌ترین موضوع این است که BRQM30M-TDTA یک سنسور دوطرفه است. بنابراین برای استفاده از آن باید امکان نصب و هم‌راستا کردن فرستنده و گیرنده وجود داشته باشد.
دوم اینکه خروجی این مدل NPN Open Collector است. نسخه BRQM30M-TDTA-P دارای خروجی PNP است؛ پس هنگام سفارش باید کد کامل مدل کنترل شود.
سوالات متداول
فاصله تشخیص BRQM30M-TDTA چقدر است؟
Autonics فاصله تشخیص این مدل را 30 متر اعلام کرده است.
BRQM30M-TDTA از چه نوعی است؟
این مدل یک سنسور نوری Through-Beam است و از فرستنده و گیرنده مجزا استفاده می‌کند.
خروجی این مدل NPN است یا PNP؟
BRQM30M-TDTA دارای خروجی NPN Open Collector است. نسخه BRQM30M-TDTA-P خروجی PNP دارد.
آیا این سنسور به رفلکتور نیاز دارد؟
خیر. این مدل رفلکتوری نیست؛ فرستنده و گیرنده مجزا در مقابل یکدیگر نصب می‌شوند.
حداقل اندازه جسم قابل تشخیص چقدر است؟
طبق مشخصات رسمی، جسم مات با حداقل قطر 7 میلی‌متر قابل تشخیص است.
منبع نور BRQM30M-TDTA چیست؟
LED قرمز با طول موج 660 نانومتر.
درجه حفاظت دستگاه چیست؟
IP67 مطابق استاندارد IEC.
جمع‌بندی و راهنمای خرید
سنسور نوری آتونیکس BRQM30M-TDTA یک سنسور فتوالکتریک Through-Beam با فاصله تشخیص 30 متر، فرستنده و گیرنده مجزا، خروجی NPN Open Collector و LED قرمز 660nm است. تغذیه 10 تا 30VDC، زمان پاسخ حداکثر 1ms، تنظیم حساسیت، انتخاب Light ON/Dark ON و IP67 از مشخصات مهم این محصول هستند.
پیش از خرید، سه مورد را حتماً بررسی کنید: امکان نصب فرستنده و گیرنده در دو سمت، سازگاری ورودی کنترلر با NPN و مناسب بودن برد 30 متری برای محل نصب.
