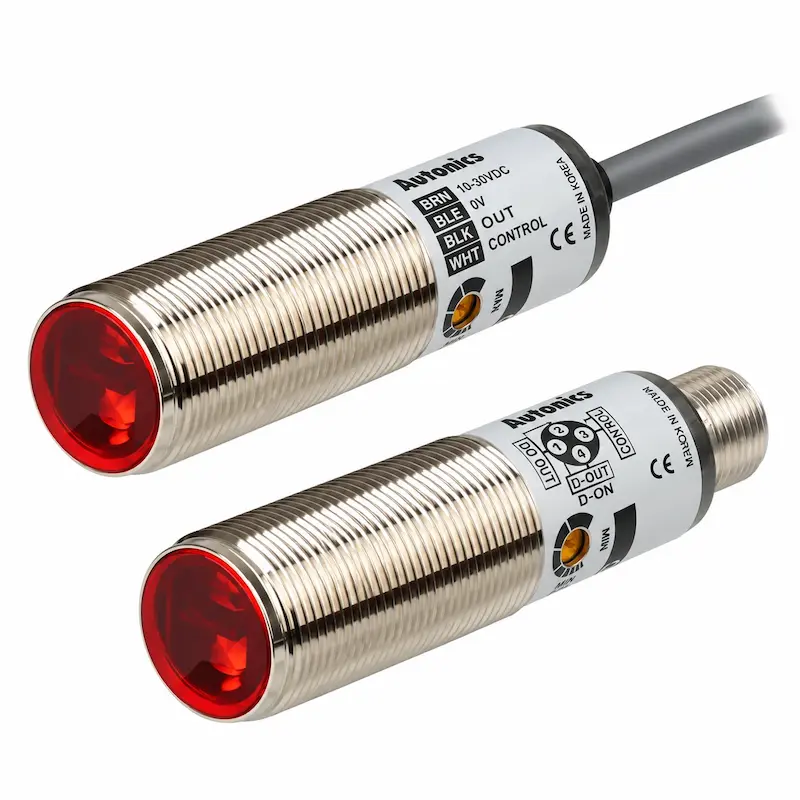

سنسور نوری آتونیکس مدل BRQM100-DDTA
سنسور نوری آتونیکس BRQM100-DDTA یک سنسور فتوالکتریک استوانه‌ای از سری BRQ شرکت Autonics است که برای تشخیص اجسام بدون نیاز به تماس فیزیکی طراحی شده است. این مدل از روش تشخیص Diffuse Reflective استفاده می‌کند و دارای فاصله تشخیص نامی 100 میلی‌متر و خروجی NPN Open Collector است.
بدنه فلزی، درجه حفاظت IP67 و زمان پاسخ حداکثر 1 میلی‌ثانیه، این سنسور را برای استفاده در بسیاری از ماشین‌آلات و سیستم‌های اتوماسیون صنعتی مناسب می‌کند.
معرفی و بررسی BRQM100-DDTA
مدل BRQM100-DDTA از خانواده سنسورهای نوری استوانه‌ای BRQ آتونیکس است. در این مدل فرستنده و گیرنده نور در یک مجموعه قرار دارند و سنسور برای تشخیص جسم به رفلکتور جداگانه نیاز ندارد.
سنسور نور مادون قرمز را به سمت محدوده تشخیص ارسال می‌کند. با قرار گرفتن جسم در مقابل سنسور، بخشی از نور از سطح جسم بازتاب پیدا کرده و توسط گیرنده دریافت می‌شود. سنسور بر اساس مقدار نور بازتابی، حضور جسم را تشخیص داده و وضعیت خروجی را تغییر می‌دهد.
فاصله تشخیص نامی این مدل 100 میلی‌متر است و طبق مشخصات محصول برای تشخیص مواد مات و نیمه‌شفاف (Opaque / Translucent) در نظر گرفته شده است. منبع نور آن نیز LED مادون قرمز با طول موج 850 نانومتر است.
ویژگی‌های مهم سنسور نوری آتونیکس BRQM100-DDTA
یکی از ویژگی‌های مهم این سنسور، بدنه فلزی آن است. در خانواده BRQ، نسخه BRQM از بدنه برنج با روکش نیکل استفاده می‌کند.
خروجی این مدل از نوع NPN Open Collector بوده و حالت عملکرد آن را می‌توان بین Light ON و Dark ON انتخاب کرد. این انتخاب از طریق سیم کنترل انجام می‌شود. همچنین سنسور دارای تنظیم حساسیت است.
از دیگر ویژگی‌های قابل توجه می‌توان به موارد زیر اشاره کرد:
فاصله تشخیص نامی 100 میلی‌متر
خروجی ترانزیستوری NPN Open Collector
قابلیت انتخاب Light ON و Dark ON
زمان پاسخ حداکثر 1 میلی‌ثانیه
تنظیم حساسیت
منبع نور مادون قرمز 850nm
بدنه فلزی
کابل 2 متری
درجه حفاظت IP67
مدار محافظت در برابر اتصال معکوس تغذیه/خروجی
مدار محافظت در برابر اتصال کوتاه و اضافه‌جریان خروجی
کاربردهای BRQM100-DDTA
این سنسور برای تشخیص غیرتماسی حضور یا عبور اجسام در تجهیزات صنعتی قابل استفاده است. بسته به جنس، رنگ، سطح جسم و شرایط نصب، می‌توان از آن در کاربردهایی مانند خطوط تولید، ماشین‌آلات صنعتی، سیستم‌های جابه‌جایی و نوار نقاله، تجهیزات بسته‌بندی و سیستم‌های شمارش یا تشخیص قطعه استفاده کرد.
از آنجا که این مدل Diffuse Reflective است، برای کارکرد معمول آن نیازی به نصب گیرنده یا رفلکتور مجزا در سمت مقابل جسم نیست.
مزایا و نقاط قابل توجه
بدنه فلزی: بدنه برنجی با روکش نیکل برای محیط‌های صنعتی انتخاب مناسبی است.
عدم نیاز به رفلکتور جداگانه: روش Diffuse Reflective نصب سیستم تشخیص را در بسیاری از کاربردها ساده‌تر می‌کند.
خروجی NPN: برای سیستم‌های کنترلی سازگار با ورودی NPN قابل استفاده است.
تنظیم حساسیت: امکان تنظیم سنسور متناسب با شرایط تشخیص وجود دارد.
Light ON / Dark ON: منطق عملکرد خروجی متناسب با کاربرد قابل انتخاب است.
IP67: ساختار حفاظتی سنسور برای استفاده صنعتی طراحی شده است.
مشخصات فنی سنسور BRQM100-DDTA
مشخصه
مقدار
برند
Autonics
مدل
BRQM100-DDTA
سری
BRQ
نوع سنسور
Photoelectric
روش تشخیص
Diffuse Reflective
جهت تشخیص
Front Sensing
فاصله تشخیص
100 mm
هدف قابل تشخیص
مواد مات و نیمه‌شفاف
منبع نور
Infrared LED
طول موج
850 nm
ولتاژ تغذیه
10 تا 30VDC
مصرف جریان
حداکثر 30mA
نوع خروجی
NPN Open Collector
حالت عملکرد
Light ON / Dark ON
زمان پاسخ
حداکثر 1ms
تنظیم حساسیت
دارد
Hysteresis فاصله
حداکثر 20٪ فاصله تشخیص نامی
نوع اتصال
کابل
طول کابل
2 متر
جنس بدنه
Brass با روکش Nickel
درجه حفاظت
IP67
دمای محیط کاری
-25 تا +60°C
رطوبت محیط کاری
35 تا 85%RH
مشخصات اصلی جدول با اطلاعات مدل دقیق BRQM100-DDTA تطبیق داده شده‌اند.
نحوه عملکرد
BRQM100-DDTA نور مادون قرمز را از قسمت جلوی سنسور منتشر می‌کند. هنگامی که جسم در محدوده تشخیص قرار می‌گیرد، نور از سطح آن بازتاب شده و به گیرنده داخلی سنسور برمی‌گردد. مدار داخلی بر اساس نور دریافتی، خروجی NPN را کنترل می‌کند.
حساسیت سنسور قابل تنظیم است و حالت Light ON یا Dark ON نیز از طریق سیم کنترل انتخاب می‌شود.
این سنسور برای چه کاربردهایی مناسب است؟
BRQM100-DDTA بیشتر برای کاربرانی مناسب است که به یک سنسور نوری استوانه‌ای، بدنه فلزی، خروجی NPN و فاصله تشخیص 100 میلی‌متر نیاز دارند.
بنابراین هنگام انتخاب این مدل باید خصوصاً بررسی شود که ورودی PLC یا کنترلر با خروجی NPN سازگار باشد و فاصله و شرایط سطح جسم نیز با روش Diffuse Reflective تناسب داشته باشد.
نکات مهم هنگام انتخاب و خرید
قبل از خرید BRQM100-DDTA به نوع خروجی توجه کنید. این مدل NPN است و نباید با مدل BRQM100-DDTA-P اشتباه گرفته شود؛ نسخه دارای پسوند -P خروجی PNP دارد. سایت رسمی Autonics نیز این دو را به‌صورت مدل‌های مجزا معرفی می‌کند.
همچنین فاصله 100 میلی‌متر یک فاصله تشخیص نامی است. در سنسورهای Diffuse Reflective شرایط واقعی تشخیص می‌تواند تحت تأثیر جنس، رنگ، میزان بازتاب سطح جسم و شرایط محیط قرار گیرد. به همین دلیل تنظیم صحیح حساسیت در زمان نصب اهمیت دارد.
سوالات متداول
فاصله تشخیص سنسور BRQM100-DDTA چقدر است؟
فاصله تشخیص نامی این مدل 100 میلی‌متر است.
خروجی BRQM100-DDTA از چه نوعی است؟
این مدل دارای خروجی NPN Open Collector است.
آیا BRQM100-DDTA خروجی PNP دارد؟
خیر. مدل موردنظر NPN است. نسخه PNP با کد BRQM100-DDTA-P عرضه می‌شود.
آیا این سنسور به رفلکتور نیاز دارد؟
خیر. BRQM100-DDTA از نوع Diffuse Reflective است و نور بازتابیده‌شده از خود جسم را دریافت می‌کند.
ولتاژ تغذیه BRQM100-DDTA چقدر است؟
محدوده تغذیه این مدل 10 تا 30 ولت DC است.
درجه حفاظت این سنسور چیست؟
BRQM100-DDTA دارای درجه حفاظت IP67 است.
آیا امکان تنظیم حساسیت وجود دارد؟
بله، این مدل دارای Sensitivity Adjuster است.
جمع‌بندی و راهنمای خرید
سنسور نوری آتونیکس BRQM100-DDTA یک سنسور فتوالکتریک استوانه‌ای Diffuse Reflective با فاصله تشخیص نامی 100 میلی‌متر، خروجی NPN Open Collector و بدنه فلزی است. امکان تنظیم حساسیت، انتخاب Light ON/Dark ON، زمان پاسخ حداکثر 1ms و درجه حفاظت IP67 از مشخصات مهم این مدل محسوب می‌شوند.
برای انتخاب این محصول در آرینا الکتریک، مهم‌ترین مواردی که باید با سیستم موردنظر تطبیق داده شوند خروجی NPN، تغذیه 10 تا 30VDC، فاصله تشخیص 100 میلی‌متر و روش تشخیص Diffuse Reflective هستند.
