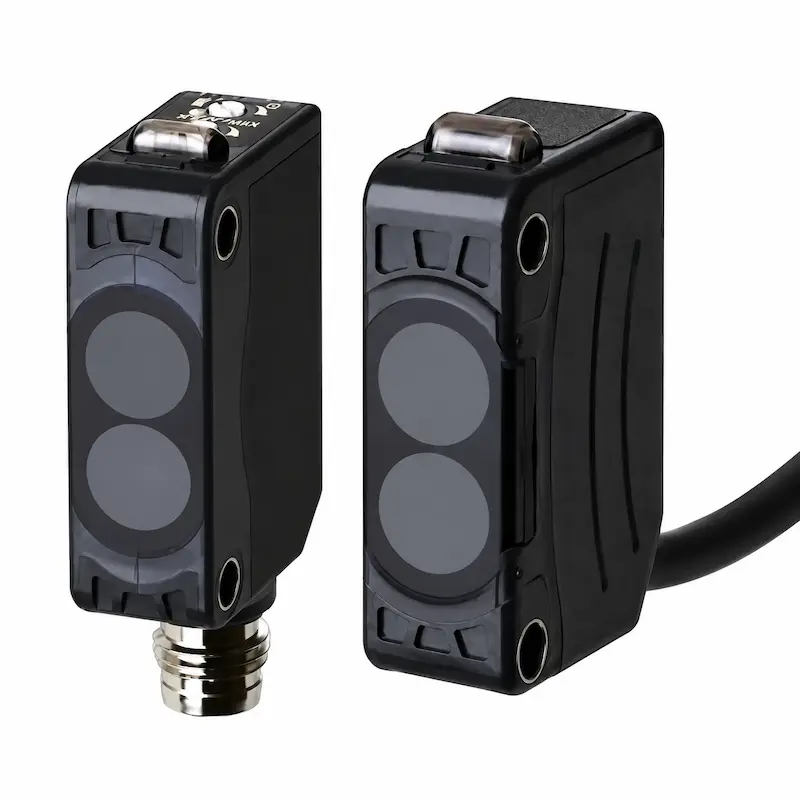

سنسور نوری آتونیکس مدل BJ1M-DDT

سنسور نوری آتونیکس BJ1M-DDT یک سنسور فتوالکتریک کامپکت از نوع Diffuse Reflective با فاصله تشخیص نامی 1 متر است. این مدل دارای خروجی NPN Open Collector، تغذیه 12 تا 24 ولت DC و منبع نور مادون قرمز 850 نانومتر بوده و برای تشخیص غیرتماسی اجسام مات و نیمه‌شفاف طراحی شده است.

سری BJ آتونیکس با ابعاد کامپکت و قابلیت‌هایی مانند انتخاب Light ON/Dark ON و تنظیم حساسیت طراحی شده است. در مدل‌های بازتاب مستقیم این خانواده، فرستنده و گیرنده در یک بدنه قرار دارند و برای تشخیص جسم به رفلکتور یا گیرنده جداگانه نیازی نیست.

معرفی و بررسی کامل BJ1M-DDT

BJ1M-DDT از روش Diffuse Reflective استفاده می‌کند. سنسور نور مادون قرمز را به سمت محدوده تشخیص می‌فرستد و با قرار گرفتن جسم مقابل سنسور، بخشی از نور از سطح آن بازتاب شده و به گیرنده داخلی برمی‌گردد.

فاصله تشخیص نامی این مدل 1 متر است. این فاصله برای هدف مرجع کاغذ سفید مات 300×300 میلی‌متر تعریف شده است؛ بنابراین در کاربرد واقعی، جنس، رنگ، ابعاد و میزان بازتاب سطح جسم می‌تواند روی حداکثر فاصله تشخیص اثر بگذارد.

ویژگی‌های مهم سنسور نوری آتونیکس BJ1M-DDT

BJ1M-DDT در خانواده سنسورهای کامپکت BJ قرار دارد. ابعاد کلی معرفی‌شده برای سری BJ برابر 10.6×32×20 میلی‌متر است که امکان استفاده از این خانواده را در فضاهای نصب محدود فراهم می‌کند.

ویژگی‌های مهم این مدل شامل فاصله تشخیص 1 متر، روش Diffuse Reflective، LED مادون قرمز 850nm، خروجی NPN Open Collector، زمان پاسخ حداکثر 1ms، قابلیت تنظیم حساسیت و امکان انتخاب Light ON/Dark ON است. سری BJ همچنین دارای مدار حفاظت در برابر اتصال معکوس تغذیه و اضافه‌جریان/اتصال کوتاه خروجی است.

کاربردهای BJ1M-DDT

این مدل برای تشخیص غیرتماسی حضور یا عبور اجسام در سیستم‌های اتوماسیون صنعتی قابل استفاده است. بر اساس مشخصات فنی آن، می‌توان BJ1M-DDT را برای کاربردهایی مانند ماشین‌آلات تولید و مونتاژ، نوار نقاله‌ها، تجهیزات بسته‌بندی، تشخیص حضور قطعه و سیستم‌های شمارش بررسی کرد.

به دلیل ساختار Diffuse Reflective، نصب آن در کاربردهایی که امکان قرار دادن رفلکتور یا گیرنده در سمت مقابل وجود ندارد ساده‌تر است؛ البته شرایط سطح جسم باید در انتخاب فاصله نصب در نظر گرفته شود.

مزایا و نقاط قابل توجه

برد نامی 1 متر: در مقایسه با بسیاری از سنسورهای بازتاب مستقیم کوتاه‌برد، امکان تشخیص در فاصله بیشتری را فراهم می‌کند.

ابعاد کامپکت: خانواده BJ با بدنه کوچک 10.6×32×20mm طراحی شده است.

عدم نیاز به رفلکتور: روش Diffuse Reflective از نور بازتابیده‌شده از خود جسم استفاده می‌کند.

خروجی NPN: این مدل برای سیستم‌های کنترلی سازگار با NPN Open Collector قابل استفاده است.

تنظیم حساسیت: Sensitivity Adjuster امکان تنظیم سنسور متناسب با شرایط تشخیص را فراهم می‌کند.

زمان پاسخ سریع: حداکثر زمان پاسخ اعلام‌شده 1 میلی‌ثانیه است.

مشخصات فنی BJ1M-DDT

نحوه عملکرد BJ1M-DDT

پس از تأمین ولتاژ 12 تا 24VDC، سنسور نور مادون قرمز 850nm را به سمت جسم می‌فرستد. نور بازتابیده‌شده از سطح جسم توسط گیرنده داخلی دریافت می‌شود و با رسیدن سیگنال دریافتی به آستانه تعیین‌شده، خروجی NPN تغییر وضعیت می‌دهد.

حساسیت قابل تنظیم است و حالت عملکرد نیز می‌تواند بین Light ON و Dark ON انتخاب شود.

این محصول برای چه کسانی مناسب است؟

BJ1M-DDT برای مهندسان و تکنسین‌های اتوماسیون، سازندگان ماشین‌آلات و واحدهای تعمیر و نگهداری مناسب است که به یک سنسور نوری کامپکت، بازتاب مستقیم، NPN و با برد نامی 1 متر نیاز دارند.

پیش از خرید باید سازگاری ورودی PLC یا کنترلر با NPN، فاصله موردنیاز و مشخصات سطح جسم موردنظر بررسی شود.

نکات مهم هنگام انتخاب و خرید

اولین نکته این است که فاصله 1 متر با هدف مرجع سفید مات تعیین شده است. در سنسورهای Diffuse Reflective، اجسام تیره، کوچک یا دارای بازتاب متفاوت ممکن است رفتار متفاوتی داشته باشند.

دوم اینکه BJ1M-DDT خروجی NPN دارد. نسخه‌های PNP این خانواده را نباید صرفاً به دلیل شباهت نام جایگزین آن کرد.

سوالات متداول

فاصله تشخیص BJ1M-DDT چقدر است؟
فاصله تشخیص نامی این مدل 1 متر است و این مقدار با هدف مرجع سفید مات 300×300 میلی‌متر تعریف شده است.

آیا BJ1M-DDT به رفلکتور نیاز دارد؟
خیر. این مدل Diffuse Reflective است و نور بازتابیده‌شده از خود جسم را دریافت می‌کند.

خروجی BJ1M-DDT چیست؟
خروجی این مدل NPN Open Collector است.

ولتاژ تغذیه سنسور چقدر است؟
12 تا 24VDC ±10% با Ripple حداکثر 10%.

منبع نور BJ1M-DDT چیست؟
LED مادون قرمز با طول موج 850 نانومتر.

آیا حساسیت قابل تنظیم است؟
بله، این مدل دارای Sensitivity Adjuster است.

تفاوت BJ1M-DDT و BJ1M-DDT-C چیست؟
تفاوت مهم در نوع اتصال است. مدل دارای پسوند -C از کانکتور M8 استفاده می‌کند، درحالی‌که BJ1M-DDT نسخه کابلی این خانواده است.

جمع‌بندی و راهنمای خرید

سنسور نوری آتونیکس BJ1M-DDT یک سنسور فتوالکتریک کامپکت از نوع Diffuse Reflective با فاصله تشخیص نامی 1 متر، خروجی NPN Open Collector، تغذیه 12 تا 24VDC و LED مادون قرمز 850nm است. تنظیم حساسیت، انتخاب Light ON/Dark ON و زمان پاسخ حداکثر 1ms از دیگر مشخصات مهم آن هستند.

برای انتخاب صحیح این مدل، بهتر است نوع خروجی NPN، برد موردنیاز، خصوصیات سطح جسم و فضای نصب را با شرایط پروژه تطبیق دهید.
