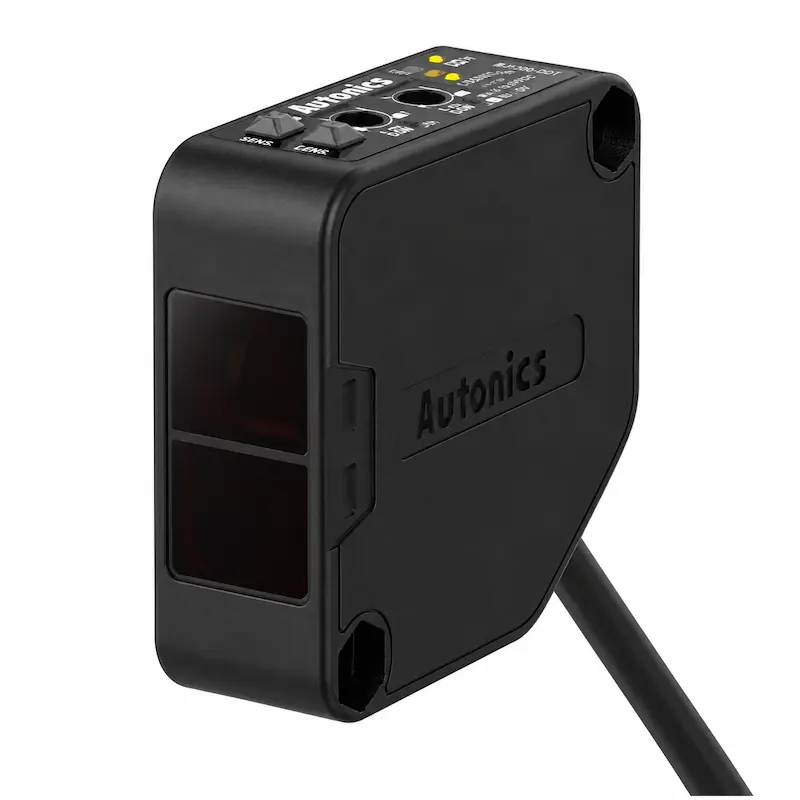

سنسور نوری آتونیکس مدل BEN5M-MFR
سنسور نوری آتونیکس BEN5M-MFR یک سنسور فتوالکتریک Retroreflective از سری BEN است که برای تشخیص غیرتماسی اجسام مات طراحی شده است. این مدل دارای فاصله تشخیص تا 5 متر با رفلکتور MS-2، خروجی رله‌ای و تغذیه گسترده 24 تا 240 ولت AC/DC است.
قابلیت استفاده با ولتاژ AC یا DC در محدوده وسیع، یکی از مشخصات مهم BEN5M-MFR است. همچنین امکان انتخاب Light ON یا Dark ON و تنظیم حساسیت وجود دارد که امکان هماهنگ‌کردن عملکرد سنسور با شرایط مختلف نصب را فراهم می‌کند.
معرفی و بررسی کامل BEN5M-MFR
BEN5M-MFR از روش تشخیص Retroreflective استاندارد استفاده می‌کند. در این ساختار فرستنده و گیرنده نور داخل یک بدنه قرار دارند و یک رفلکتور در سمت مقابل سنسور نصب می‌شود.
نور مادون قرمز سنسور به رفلکتور تابیده شده و به گیرنده داخلی بازمی‌گردد. زمانی که جسم وارد مسیر بین سنسور و رفلکتور شود، وضعیت نور دریافتی تغییر می‌کند و سنسور از طریق خروجی رله وضعیت حضور جسم را اعلام می‌کند.
Autonics فاصله تشخیص این مدل را 5 متر با MS-2 و حداقل جسم قابل تشخیص را جسم مات با قطر 60 میلی‌متر اعلام کرده است. سازنده همچنین توضیح می‌دهد که فاصله تشخیص، محدوده تنظیم رفلکتور است و سنسور قابلیت تشخیص در فاصله کمتر از 0.1 متر را نیز دارد.
ویژگی‌های مهم سنسور نوری آتونیکس BEN5M-MFR
مهم‌ترین ویژگی این مدل، ترکیب روش Retroreflective با خروجی رله‌ای و تغذیه یونیورسال AC/DC است. برخلاف سنسورهای ترانزیستوری NPN یا PNP که باید نوع خروجی با ورودی سیستم کنترل تطبیق داده شود، BEN5M-MFR از خروجی Relay استفاده می‌کند.
ویژگی‌های اصلی محصول شامل فاصله تشخیص 5 متر با MS-2، خروجی رله، تغذیه 24 تا 240VAC/DC، LED مادون قرمز 940nm، انتخاب Light ON/Dark ON، تنظیم حساسیت، کابل 2 متری و IP50 است.
کاربردهای BEN5M-MFR
BEN5M-MFR برای تشخیص حضور یا عبور اجسام مات در سیستم‌های صنعتی قابل استفاده است. با توجه به ساختار رفلکتوری، در کاربردهایی که امکان نصب رفلکتور در سمت مقابل وجود دارد می‌توان از این سنسور در ماشین‌آلات صنعتی، خطوط تولید و مونتاژ، نوار نقاله‌ها، تجهیزات بسته‌بندی و سیستم‌های شمارش یا تشخیص عبور قطعه استفاده کرد.
تغذیه گسترده AC/DC و خروجی رله‌ای نیز این مدل را برای سیستم‌هایی که استفاده مستقیم از سنسورهای NPN یا PNP مناسب نیست قابل بررسی می‌کند.
مزایا و نقاط قابل توجه
تغذیه یونیورسال: امکان استفاده با 24 تا 240VAC یا 24 تا 240VDC، انعطاف بیشتری در طراحی سیستم ایجاد می‌کند.
خروجی رله‌ای: خروجی این مدل Relay است و نباید در صفحه محصول به اشتباه NPN یا PNP نوشته شود.
برد 5 متر: فاصله تشخیص رسمی با رفلکتور MS-2 تا 5 متر اعلام شده است.
انتخاب Light ON/Dark ON: حالت عملکرد از طریق سوئیچ قابل تنظیم است.
تنظیم حساسیت: BEN5M-MFR دارای Sensitivity Adjuster است.
رفلکتور MS-2: رفلکتور مورد استفاده برای مشخصه برد 5 متر توسط Autonics به‌عنوان یکی از متعلقات اختصاصی مدل معرفی شده است.
مشخصات فنی BEN5M-MFR
مشخصه | مقدار رسمی |
|---|---|
برند | Autonics |
مدل | BEN5M-MFR |
سری | BEN |
نوع | Photoelectric Sensor |
روش تشخیص | Retroreflective استاندارد |
فاصله تشخیص | 5m با MS-2 |
جسم قابل تشخیص | جسم مات حداقل Ø60mm |
منبع نور | Infrared LED |
طول موج | 940nm |
زمان پاسخ | حداکثر 20ms |
تغذیه AC | 24–240VAC ±10%، 50/60Hz |
تغذیه DC | 24–240VDC ±10% |
Ripple مجاز DC | حداکثر 10% P-P |
توان مصرفی | حداکثر 4VA |
خروجی کنترل | Relay |
حالت عملکرد | Light ON / Dark ON |
انتخاب حالت | توسط سوئیچ |
تنظیم حساسیت | دارد |
نوع اتصال | کابلی |
کابل | Ø5mm، طول 2m |
نور محیط – خورشید | حداکثر 11,000lx |
نور محیط – لامپ رشته‌ای | حداکثر 3,000lx |
دمای کاری | -20 تا +65°C |
دمای نگهداری | -25 تا +70°C |
رطوبت کاری | 35 تا 85%RH |
درجه حفاظت | IP50 |
جنس بدنه و درپوش | ABS مقاوم در برابر حرارت |
بخش تشخیص | Polycarbonate |
وزن با بسته‌بندی | حدود 208g |
رفلکتور | MS-2 |
نحوه عملکرد BEN5M-MFR
در نصب معمول، BEN5M-MFR در یک سمت و رفلکتور MS-2 در سمت مقابل قرار می‌گیرد. نور مادون قرمز سنسور به رفلکتور می‌رسد و دوباره به گیرنده داخل سنسور بازتاب می‌شود.
با ورود جسم مات به مسیر نور، شرایط دریافت نور تغییر کرده و خروجی رله متناسب با تنظیم Light ON یا Dark ON تغییر وضعیت می‌دهد.
حساسیت نیز قابل تنظیم است تا عملکرد سنسور متناسب با فاصله و شرایط نصب تنظیم شود.
این محصول برای چه کاربردهایی مناسب است؟
BEN5M-MFR برای تکنسین‌ها، سازندگان ماشین‌آلات، مهندسان اتوماسیون و واحدهای تعمیر و نگهداری مناسب است که به یک سنسور نوری رفلکتوری با برد تا 5 متر، خروجی رله‌ای و تغذیه AC/DC گسترده نیاز دارند.
این مدل زمانی گزینه مناسبی برای بررسی است که امکان نصب رفلکتور مقابل سنسور وجود داشته باشد و خروجی Relay با مدار کنترل پروژه سازگار باشد.
نکات مهم هنگام انتخاب و خرید
اولین نکته، نوع خروجی است. BEN5M-MFR خروجی NPN یا PNP ندارد؛ خروجی آن رله‌ای است.
دوم اینکه این سنسور Retroreflective است و برای عملکرد به رفلکتور نیاز دارد. فاصله 5 متر نیز توسط سازنده با رفلکتور MS-2 مشخص شده است.
نکته سوم درجه حفاظت IP50 است. بنابراین نباید صرفاً به دلیل صنعتی بودن محصول، آن را IP65 یا IP67 معرفی کنیم. شرایط محیط نصب باید با IP50 سازگار باشد.
سوالات متداول
فاصله تشخیص BEN5M-MFR چقدر است؟
Autonics فاصله تشخیص این مدل را تا 5 متر با رفلکتور MS-2 اعلام کرده است.
خروجی BEN5M-MFR از چه نوعی است؟
این مدل دارای خروجی Relay است، نه NPN یا PNP.
ولتاژ تغذیه سنسور چقدر است؟
BEN5M-MFR با 24 تا 240VAC با فرکانس 50/60Hz و همچنین 24 تا 240VDC کار می‌کند.
آیا BEN5M-MFR به رفلکتور نیاز دارد؟
بله. این مدل Retroreflective است و Autonics رفلکتور MS-2 را برای آن معرفی کرده است.
منبع نور این سنسور چیست؟
طبق صفحه رسمی مدل دقیق، LED مادون قرمز با طول موج 940nm است.
آیا Light ON و Dark ON قابل انتخاب است؟
بله. حالت عملکرد توسط سوئیچ قابل انتخاب است.
درجه حفاظت BEN5M-MFR چیست؟
درجه حفاظت اعلام‌شده توسط سازنده IP50 است.
جمع‌بندی و راهنمای خرید
سنسور نوری آتونیکس BEN5M-MFR یک سنسور Retroreflective از سری BEN با فاصله تشخیص تا 5 متر با رفلکتور MS-2 است. خروجی Relay، تغذیه یونیورسال 24 تا 240VAC/DC، قابلیت انتخاب Light ON/Dark ON، تنظیم حساسیت و LED مادون قرمز 940nm از مشخصات اصلی این مدل هستند.
هنگام انتخاب این سنسور، سه مورد را حتماً با پروژه تطبیق دهید: خروجی رله‌ای، نیاز به رفلکتور و درجه حفاظت IP50. این موارد BRQM5M-MFR را—Correction: BEN5M-MFR—از بسیاری از سنسورهای نوری NPN/PNP متداول متمایز می‌کنند.
