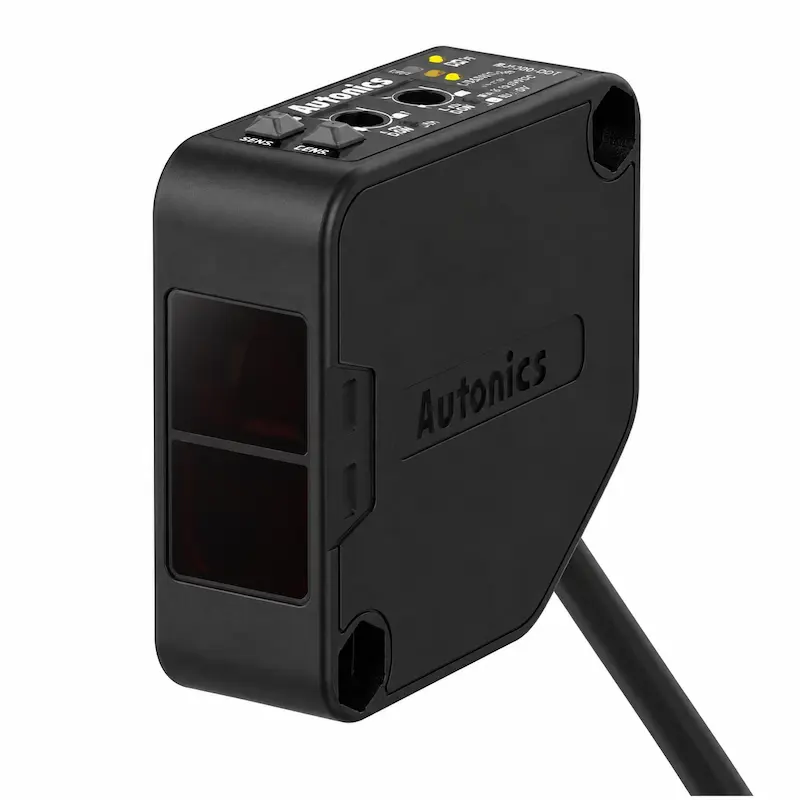

سنسور نوری آتونیکس مدل BEN300-DFR
سنسور نوری آتونیکس BEN300-DFR یک سنسور فتوالکتریک از نوع Diffuse Reflective با فاصله تشخیص 300 میلی‌متر است. این مدل از خروجی رله‌ای و تغذیه گسترده 24 تا 240 ولت AC/DC استفاده می‌کند و برای تشخیص غیرتماسی اجسام مات و نیمه‌شفاف در تجهیزات و سیستم‌های اتوماسیون صنعتی طراحی شده است.
BEN300-DFR دارای LED مادون قرمز 940 نانومتر، قابلیت تنظیم حساسیت و امکان انتخاب حالت Light ON یا Dark ON است. از آنجا که روش تشخیص این سنسور Diffuse Reflective است، برای عملکرد معمول به رفلکتور یا گیرنده جداگانه نیاز ندارد.
معرفی و بررسی کامل BEN300-DFR
در سنسور BEN300-DFR فرستنده و گیرنده نور در یک مجموعه قرار گرفته‌اند. LED مادون قرمز، نور را به سمت جسم ارسال می‌کند و بخشی از این نور پس از برخورد به سطح جسم به گیرنده داخلی سنسور بازمی‌گردد. سنسور با بررسی نور دریافتی، وجود جسم را تشخیص داده و خروجی رله را تغییر می‌دهد.
طبق اطلاعات رسمی Autonics، فاصله تشخیص این مدل 300mm است و این مقدار با استفاده از کاغذ سفید مات 100×100mm به‌عنوان هدف مرجع تعیین شده است. بنابراین فاصله واقعی تشخیص در کاربرد صنعتی می‌تواند تحت تأثیر جنس، رنگ، ابعاد و میزان بازتاب سطح جسم قرار گیرد.
ویژگی‌های مهم سنسور نوری آتونیکس BEN300-DFR
یکی از ویژگی‌های مهم این مدل، تغذیه یونیورسال AC/DC است. سنسور می‌تواند با 24 تا 240VAC در فرکانس 50/60Hz یا 24 تا 240VDC کار کند. خروجی آن نیز برخلاف بسیاری از سنسورهای نوری صنعتی NPN/PNP، از نوع Relay Contact Output است.
ویژگی‌های اصلی این مدل عبارت‌اند از:
روش تشخیص Diffuse Reflective
فاصله تشخیص 300 میلی‌متر
تشخیص اجسام مات و نیمه‌شفاف
LED مادون قرمز 940nm
خروجی رله‌ای
تغذیه 24 تا 240VAC/DC
تنظیم حساسیت
انتخاب Light ON / Dark ON
زمان پاسخ حداکثر 20ms
کابل 2 متری
درجه حفاظت IP50
کاربردهای BEN300-DFR
این مدل برای تشخیص حضور یا عبور اجسام در فاصله نسبتاً کوتاه و بدون تماس مکانیکی مناسب است. با توجه به مشخصات دستگاه، می‌توان آن را متناسب با شرایط پروژه در ماشین‌آلات صنعتی، خطوط تولید و مونتاژ، تجهیزات بسته‌بندی، نوار نقاله‌ها و سیستم‌های تشخیص یا شمارش قطعات بررسی کرد.
مزیت روش Diffuse Reflective این است که نیازی به نصب رفلکتور یا گیرنده در سمت دیگر مسیر نیست. البته به دلیل وابستگی تشخیص به نور بازتابی، مشخصات سطح جسم در عملکرد واقعی اهمیت دارد.
مزایا و نقاط قابل توجه
تغذیه گسترده AC/DC: امکان استفاده با 24 تا 240VAC یا DC انعطاف خوبی برای سیستم‌های مختلف فراهم می‌کند.
خروجی رله‌ای: BEN300-DFR به‌جای خروجی ترانزیستوری NPN یا PNP دارای Relay Contact Output است.
عدم نیاز به رفلکتور: برخلاف BEN5M-MFR، این مدل Diffuse Reflective است و نور را از خود جسم دریافت می‌کند.
تنظیم حساسیت: امکان تنظیم حساسیت متناسب با شرایط تشخیص وجود دارد.
انتخاب Light ON/Dark ON: حالت عملکرد توسط سوئیچ قابل انتخاب است.
مشخصات فنی BEN300-DFR
مشخصه | مقدار رسمی |
|---|---|
برند | Autonics |
مدل | BEN300-DFR |
سری | BEN |
نوع | Photoelectric Sensor |
روش تشخیص | Diffuse Reflective |
فاصله تشخیص | 300mm |
هدف مرجع اندازه‌گیری | کاغذ سفید مات 100×100mm |
جسم قابل تشخیص | مات و نیمه‌شفاف |
منبع نور | Infrared LED |
طول موج | 940nm |
زمان پاسخ | حداکثر 20ms |
تغذیه AC | 24–240VAC ±10%، 50/60Hz |
تغذیه DC | 24–240VDC ±10% |
Ripple در DC | حداکثر 10% P-P |
توان مصرفی | حداکثر 4VA |
خروجی | Relay Contact |
ظرفیت کنتاکت رله | 3A در 30VDC بار مقاومتی / 3A در 250VAC بار مقاومتی |
آرایش کنتاکت | 1c (SPDT) |
حالت عملکرد | Light ON / Dark ON |
تنظیم حالت | توسط سوئیچ |
تنظیم حساسیت | دارد |
Hysteresis | حداکثر 20٪ فاصله تنظیم |
اتصال | کابلی |
کابل | Ø5mm، پنج سیمه، 2m |
نور محیط – خورشید | حداکثر 11,000lx |
نور محیط – لامپ رشته‌ای | حداکثر 3,000lx |
دمای کاری | -20 تا +65°C |
دمای نگهداری | -25 تا +70°C |
رطوبت کاری | 35 تا 85%RH |
درجه حفاظت | IP50 مطابق IEC |
جنس بدنه و درپوش | ABS مقاوم به حرارت |
قسمت تشخیص | Polycarbonate |
وزن اعلامی | حدود 195g |
نحوه عملکرد BEN300-DFR
پس از تأمین برق سنسور، LED مادون قرمز 940nm نور را به سمت محدوده تشخیص ارسال می‌کند. با قرار گرفتن جسم مناسب مقابل سنسور، نور از سطح جسم بازتاب شده و توسط گیرنده داخلی دریافت می‌شود.
با رسیدن میزان نور دریافتی به آستانه تنظیم‌شده، خروجی رله تغییر وضعیت می‌دهد. حساسیت دستگاه قابل تنظیم است و کاربر می‌تواند حالت عملکرد را نیز بین Light ON و Dark ON انتخاب کند.
این محصول برای چه کسانی مناسب است؟
BEN300-DFR برای تکنسین‌های برق و اتوماسیون، سازندگان ماشین‌آلات، واحدهای تعمیر و نگهداری و طراحان سیستم‌های کنترل مناسب است که به یک سنسور نوری بازتاب مستقیم با برد 300 میلی‌متر، خروجی رله‌ای و تغذیه AC/DC گسترده نیاز دارند.
این مدل به‌خصوص زمانی قابل بررسی است که نصب رفلکتور یا گیرنده در سمت مقابل امکان‌پذیر یا مطلوب نباشد.
نکات مهم هنگام انتخاب و خرید
اولین نکته، فاصله تشخیص است. مقدار 300 میلی‌متر با هدف مرجع سفید مات تعیین شده و نباید انتظار داشت تمام اجسام با هر رنگ و سطحی دقیقاً در همین فاصله تشخیص داده شوند.
دوم اینکه خروجی BEN300-DFR رله‌ای است؛ بنابراین آن را با سنسورهای NPN و PNP اشتباه نگیرید.
سوم، درجه حفاظت این مدل IP50 است. اگر محل نصب در معرض شرایط محیطی شدید، آب یا گردوغبار قابل توجه قرار دارد، باید تناسب IP50 با محیط واقعی بررسی شود.
سوالات متداول
فاصله تشخیص BEN300-DFR چقدر است؟
فاصله تشخیص رسمی این مدل 300 میلی‌متر است که با کاغذ سفید مات 100×100 میلی‌متر به‌عنوان هدف مرجع مشخص شده است.
آیا BEN300-DFR به رفلکتور نیاز دارد؟
خیر. این سنسور از نوع Diffuse Reflective است و نور بازتابیده‌شده از خود جسم را دریافت می‌کند.
خروجی BEN300-DFR چیست؟
خروجی این مدل رله‌ای است. دیتاشیت سری BEN برای نسخه رله‌ای آرایش کنتاکت 1c و ظرفیت 3A برای بار مقاومتی در 30VDC یا 250VAC را اعلام می‌کند.
ولتاژ تغذیه سنسور چقدر است؟
24 تا 240VAC با فرکانس 50/60Hz یا 24 تا 240VDC.
منبع نور BEN300-DFR چیست؟
LED مادون قرمز با طول موج 940 نانومتر.
آیا حساسیت قابل تنظیم است؟
بله، BEN300-DFR دارای تنظیم‌کننده حساسیت است.
درجه حفاظت این مدل چیست؟
IP50 مطابق مشخصات رسمی Autonics.
جمع‌بندی و راهنمای خرید
سنسور نوری آتونیکس BEN300-DFR یک سنسور فتوالکتریک Diffuse Reflective با فاصله تشخیص 300 میلی‌متر، خروجی رله‌ای، تغذیه 24 تا 240VAC/DC و LED مادون قرمز 940nm است. تنظیم حساسیت، انتخاب Light ON/Dark ON و عدم نیاز به رفلکتور از ویژگی‌های مهم این مدل هستند.
برای انتخاب صحیح، سه مورد را با پروژه تطبیق دهید: فاصله و جنس جسم موردنظر، خروجی رله‌ای و درجه حفاظت IP50.
