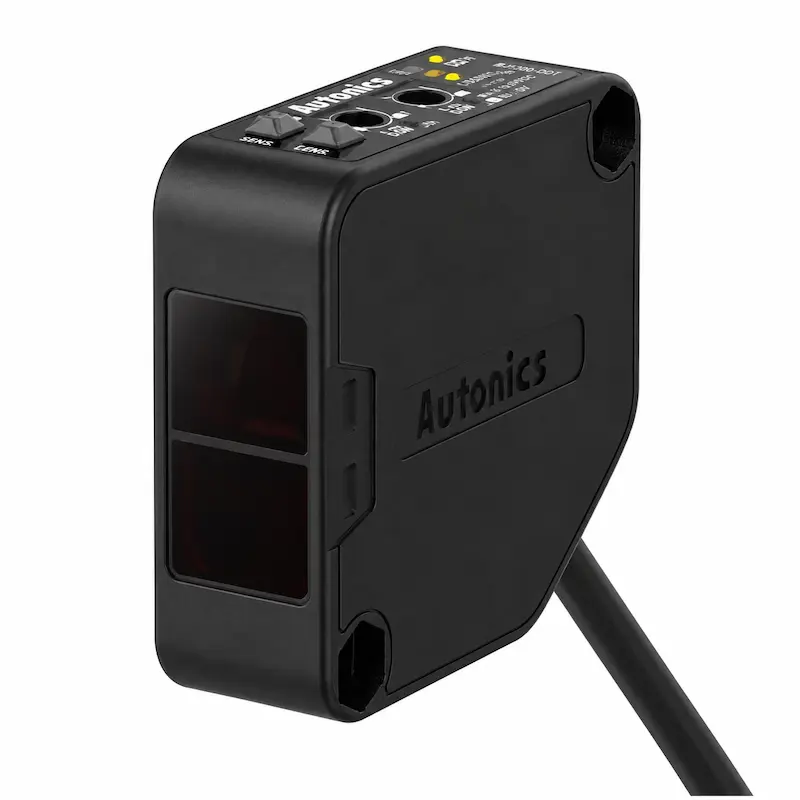

سنسور نوری آتونیکس مدل BEN10M-TFR
سنسور نوری آتونیکس BEN10M-TFR یک سنسور فتوالکتریک دوطرفه از سری BEN با روش تشخیص Through-Beam و فاصله تشخیص 10 متر است. این مدل از فرستنده و گیرنده مجزا استفاده می‌کند و با تغذیه گسترده 24 تا 240 ولت AC/DC و خروجی رله‌ای، برای تشخیص غیرتماسی اجسام در سیستم‌های صنعتی طراحی شده است.
منبع نور این سنسور LED مادون قرمز با طول موج 850 نانومتر است. طبق کاتالوگ رسمی Autonics، BEN10M-TFR قادر به تشخیص اجسام مات با قطر حداقل 16 میلی‌متر بوده و زمان پاسخ نسخه رله‌ای آن حداکثر 20 میلی‌ثانیه است.
معرفی و بررسی کامل BEN10M-TFR
در ساختار Through-Beam، سنسور از دو قسمت مجزا تشکیل می‌شود: فرستنده یا Emitter و گیرنده یا Receiver. این دو بخش روبه‌روی یکدیگر و در دو سمت مسیر تشخیص نصب می‌شوند.
فرستنده BEN10M-TFR یک پرتو مادون قرمز را به سمت گیرنده ارسال می‌کند. هنگامی که یک جسم مات وارد مسیر نور شود و پرتو را قطع کند، گیرنده تغییر وضعیت نور را تشخیص داده و خروجی سنسور متناسب با حالت تنظیم‌شده تغییر می‌کند.
مزیت مهم این ساختار آن است که تشخیص برخلاف سنسورهای Diffuse Reflective به میزان نور بازتابی از سطح جسم وابسته نیست. در مقابل، نصب صحیح و هم‌راستا بودن فرستنده و گیرنده اهمیت بیشتری دارد.
ویژگی‌های مهم سنسور نوری آتونیکس BEN10M-TFR
ویژگی شاخص این محصول برد 10 متری در کنار خروجی رله‌ای و تغذیه یونیورسال AC/DC است. طبق کاتالوگ رسمی BEN، نسخه‌های AC/DC رله‌ای این سری با محدوده 24 تا 240VAC در 50/60Hz و 24 تا 240VDC کار می‌کنند.
ویژگی‌های اصلی شامل فاصله تشخیص 10 متر، روش Through-Beam، LED مادون قرمز 850nm، تشخیص اجسام مات حداقل Ø16mm، خروجی Relay، انتخاب Light ON/Dark ON، تغذیه 24–240VAC/DC و درجه حفاظت IP50 است.
کاربردهای BEN10M-TFR
این سنسور برای تشخیص حضور یا عبور اجسام در سیستم‌هایی مناسب است که امکان نصب فرستنده و گیرنده در دو سمت مسیر وجود دارد. بر اساس مشخصات فنی آن، می‌توان BEN10M-TFR را متناسب با شرایط پروژه در نوار نقاله‌ها، خطوط تولید و مونتاژ، ماشین‌آلات بسته‌بندی، سیستم‌های شمارش و تشخیص عبور قطعه و تجهیزات اتوماسیون صنعتی بررسی کرد.
برد 10 متری نیز استفاده از آن را در موقعیت‌هایی ممکن می‌کند که فاصله میان دو سمت مسیر نسبتاً زیاد است.
مزایا و نقاط قابل توجه
برد تشخیص 10 متر: برای کاربردهایی که فاصله بیشتری نسبت به سنسورهای بازتاب مستقیم نیاز دارند مناسب است.
خروجی رله‌ای: BEN10M-TFR دارای Relay Contact Output است و نباید NPN یا PNP معرفی شود.
تغذیه گسترده: امکان استفاده با 24–240VAC یا 24–240VDC وجود دارد.
تشخیص Through-Beam: عملکرد تشخیص بر اساس قطع مسیر مستقیم نور بین فرستنده و گیرنده است.
تشخیص جسم Ø16mm: Autonics حداقل هدف را جسم مات با قطر 16 میلی‌متر اعلام کرده است.
مشخصات فنی BEN10M-TFR
مشخصه | مقدار رسمی |
|---|---|
برند | Autonics |
مدل | BEN10M-TFR |
سری | BEN |
نوع | Photoelectric Sensor |
روش تشخیص | Through-Beam |
ساختار | فرستنده و گیرنده مجزا |
فاصله تشخیص | 10m |
جسم قابل تشخیص | جسم مات حداقل Ø16mm |
منبع نور | Infrared LED |
طول موج | 850nm |
زمان پاسخ | حداکثر 20ms |
تغذیه AC | 24–240VAC ±10%، 50/60Hz |
تغذیه DC | 24–240VDC ±10% |
Ripple مجاز DC | حداکثر 10% P-P |
توان مصرفی | حداکثر 4VA |
خروجی | Relay Contact |
ظرفیت کنتاکت | 3A در 250VAC یا 3A در 30VDC برای بار مقاومتی |
آرایش کنتاکت | 1c |
حالت عملکرد | Light ON / Dark ON |
انتخاب حالت | توسط سوئیچ |
تنظیم حساسیت | ندارد |
نوع اتصال | کابل |
طول کابل | 2m |
قطر کابل | Ø5mm |
دمای کاری | -20 تا +65°C |
دمای نگهداری | -25 تا +70°C |
رطوبت کاری | 35 تا 85%RH |
درجه حفاظت | IP50 |
جنس بدنه و درپوش | ABS مقاوم در برابر حرارت |
بخش تشخیص | Polycarbonate |
وزن نسخه AC/DC | حدود 354g |
نحوه عملکرد BEN10M-TFR
فرستنده و گیرنده در دو طرف محدوده موردنظر و روبه‌روی یکدیگر نصب می‌شوند. فرستنده نور مادون قرمز 850nm را به Receiver می‌فرستد.
وقتی جسم مات وارد مسیر شود، پرتو نور مسدود شده و گیرنده این تغییر را تشخیص می‌دهد. سپس خروجی رله متناسب با حالت انتخاب‌شده Light ON یا Dark ON تغییر وضعیت می‌دهد.
برای عملکرد مناسب، هم‌راستا کردن صحیح فرستنده و گیرنده هنگام نصب اهمیت دارد.
این محصول برای چه کاربردهایی مناسب است؟
BEN10M-TFR برای تکنسین‌ها، سازندگان ماشین‌آلات، مهندسان اتوماسیون و واحدهای تعمیر و نگهداری مناسب است که به یک سنسور نوری دوطرفه با برد 10 متر، تغذیه AC/DC گسترده و خروجی رله‌ای نیاز دارند.
این مدل زمانی گزینه مناسبی برای بررسی است که امکان نصب دو بخش سنسور در دو سمت مسیر وجود داشته باشد و خروجی Relay با مدار کنترل پروژه سازگار باشد.
نکات مهم هنگام انتخاب و خرید
اولین موضوع، روش نصب است. BEN10M-TFR به رفلکتور نیاز ندارد، اما به فرستنده و گیرنده مجزا نیاز دارد. بنابراین باید امکان نصب دو بخش روبه‌روی یکدیگر وجود داشته باشد.
موضوع دوم خروجی است. این مدل Relay است؛ اگر پروژه به NPN یا PNP نیاز دارد، نباید صرفاً به دلیل یکسان بودن عبارت BEN10M، نسخه دیگری را جایگزین آن کرد.
موضوع سوم درجه حفاظت IP50 است. بنابراین شرایط محیط نصب، خصوصاً وجود گردوغبار یا رطوبت، باید پیش از انتخاب بررسی شود.
سوالات متداول
فاصله تشخیص BEN10M-TFR چقدر است؟
فاصله تشخیص این مدل 10 متر است.
BEN10M-TFR چه نوع سنسوری است؟
این مدل از نوع Through-Beam است و از فرستنده و گیرنده مجزا استفاده می‌کند.
آیا BEN10M-TFR به رفلکتور نیاز دارد؟
خیر. فرستنده و گیرنده در دو سمت مسیر روبه‌روی یکدیگر نصب می‌شوند.
خروجی BEN10M-TFR چیست؟
این مدل دارای خروجی Relay Contact است.
ولتاژ تغذیه آن چقدر است؟
24 تا 240VAC با فرکانس 50/60Hz یا 24 تا 240VDC.
منبع نور این سنسور چیست؟
LED مادون قرمز با طول موج 850 نانومتر.
آیا حساسیت BEN10M-TFR قابل تنظیم است؟
خیر. جدول رسمی Autonics برای مدل Through-Beam سری BEN، Sensitivity Adjustment را ندارد.
حداقل اندازه جسم قابل تشخیص چقدر است؟
جسم مات با قطر حداقل 16 میلی‌متر.
جمع‌بندی و راهنمای خرید
سنسور نوری آتونیکس BEN10M-TFR یک سنسور فتوالکتریک Through-Beam با برد 10 متر، فرستنده و گیرنده مجزا، خروجی رله‌ای و تغذیه 24 تا 240VAC/DC است. LED مادون قرمز 850nm، تشخیص اجسام مات حداقل Ø16mm، انتخاب Light ON/Dark ON و زمان پاسخ حداکثر 20ms از مشخصات اصلی این مدل هستند.
پیش از انتخاب BEN10M-TFR، مهم‌ترین مواردی که باید بررسی شوند امکان نصب فرستنده و گیرنده در دو سمت، سازگاری خروجی Relay با مدار کنترل و مناسب بودن IP50 برای محیط نصب هستند.
